Edycja złożona

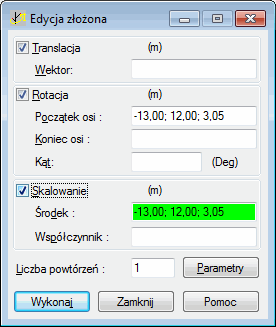

Po kliknięciu polecenia Edycja / Edycja złożona otwiera się okno pokazane na rysunku poniżej.

Opcja służy do składania operacji edycyjnych (translacja, rotacja i skalowanie) dla wyselekcjonowanych uprzednio węzłów/obiektów tworzonej konstrukcji.

Aby zdefiniować złożoną edycję wybranych węzłów lub obiektów w konstrukcji, należy na początku zdecydować, jakie operacje tworzyć będą edycję złożoną.

W oknie pokazanym powyżej znajdują się następujące opcje:

Translacja

Włączenie tej opcji oznacza, iż operacja translacji będzie wchodziła w skład edycji złożonej.

• Wektor - Służy do definiowania wektora translacji, na jeden z poniższych sposobów:

  Graficznie - Poprzez wskazanie kursorem (w kształcie krzyża) początku i końca wektora translacji lub węzłów wyznaczających wektor. W polu edycyjnym automatycznie wyświetlane są współrzędne wektora lub numery odpowiednich węzłów.

  Ręcznie - Poprzez wpisanie w polu edycyjnym współrzędnych wektora translacji lub odpowiednich numerów węzłów określających wektor translacji.

Rotacja

Włączenie tej opcji oznacza, iż operacja rotacji będzie wchodziła w skład edycji złożonej.

• Początek osi - Służy do definiowania początku osi rotacji, na jeden z poniższych sposobów:

  Graficznie - Poprzez wskazanie kursorem myszki w kształcie krzyża albo początku osi rotacji albo węzła odpowiadającego początkowi osi. W polu edycyjnym automatycznie wyświetlane są współrzędne punktu lub numer odpowiedniego węzła.

  Ręcznie - Poprzez wpisanie w polu edycyjnym współrzędnych początkowego punktu osi rotacji lub odpowiedniego numeru węzła.

• Koniec osi - Służy do definiowania końca osi rotacji, na jeden z poniższych sposobów:

  Graficznie - Poprzez wskazanie kursorem myszki w kształcie krzyża albo końca osi rotacji albo węzła odpowiadającego końcowi osi. W polu edycyjnym automatycznie wyświetlane są współrzędne punktu lub numer odpowiedniego węzła.

  Ręcznie - Poprzez wpisanie w polu edycyjnym współrzędnych końcowego punktu osi rotacji lub odpowiedniego numeru węzła.

• Kąt -Służy do definicji wartości kąta rotacji, na jeden z poniższych sposobów:

  Graficznie - Poprzez wskazanie kursorem kąta rotacji.

  Ręcznie - Poprzez wpisanie w polu edycyjnym odpowiedniej wartości kąta.

Skalowanie

Włączenie tej opcji oznacza, iż operacja skalowania będzie wchodziła w skład edycji złożonej.

• Środek - Służy do definiowania środka jednokładności, na jeden z poniższych sposobów.

  Graficznie - Poprzez wskazanie kursorem (w kształcie krzyża) punktu. W polu edycyjnym automatycznie wyświetlane są współrzędne punktu lub numer odpowiedniego węzła.

  Ręcznie - Poprzez wpisanie do pola edycyjnego współrzędnych punktu lub odpowiedniego numeru węzła określającego środek jednokładności.

• Współczynnik - Służy do definiowania współczynnika jednokładności, na jeden z poniższych sposobów:

  Graficznie - Poprzez określenie kursorem (w kształcie dwóch wektorów) wzajemnej proporcji tych wektorów. Pierwszy wektor zaczepiany jest w punkcie odpowiadającym środkowi jednokładności. W polu edycyjnym automatycznie wyświetlana jest wzajemna proporcja długości tych wektorów.

  Ręcznie - Poprzez wpisanie w polu edycyjnym wartości współczynnika jednokładności.

Uwaga: Jeżeli opcja Skalowanie będzie wchodzić w skład edycji złożonej, to w oknie dialogowym Parametry edycji (uruchamianego po naciśnięciu przycisku Parametry) należy włączyć opcję Aktualizacja parametrów edycyjnych dla opcji Skalowania. W zależności od tego, na którym miejscu występować będzie opcja Skalowanie, będzie to operacja: pierwsza, druga lub trzecia. Włączenie tej opcji powoduje, że położenie środka skalowania będzie uaktualniane podczas wykonywania edycji złożonej. Kilkakrotne powtórzenie translacji i skalowania spowoduje, że kolejne operacje skalowania odbywać się będą dla kolejnych położeń środka skalowania - po uwzględnieniu wektora translacji).

Na zakończenie definiowania operacji edycji złożonej należy zdefiniować Liczbę powtórzeń oraz określić dodatkowe parametry edycji złożonej. Naciśnięcie przycisku Parametry powoduje otwarcie dodatkowego okna dialogowego.

Naciśnięcie przycisku Zastosuj po zdefiniowaniu parametrów edycji złożonej powoduje wykonanie operacji złożonej edycji węzłów lub prętów/obiektów konstrukcji.
