Opcja umożliwia szczegółową analizę prętów dwuteowych wykonanych z profili walcowanych lub spawanych. Analizę szczegółową pręta można uruchomić naciskając klawisz Szczegółowa znajdujący się w oknie dialogowym rezultatów szczegółowych dla normy EC3.
Każda z wymienionych analiz pręta prowadzona jest niezależnie i uruchomiana osobno, na podstawie wymogów opisanych w normie EUROCODE 3:
- Stateczność środnika przy ścinaniu (rozdział 5.6)
- Stateczność środnika przy ściskaniu (rozdział 5.7)
- Interakcja ścinanie/zginanie/ściskanie (rozdział 5.6.7)
- Stateczność ściskanej półki (rozdział 5.7.7)
- Sprawdzenie żeber (rozdział 5.7.6).

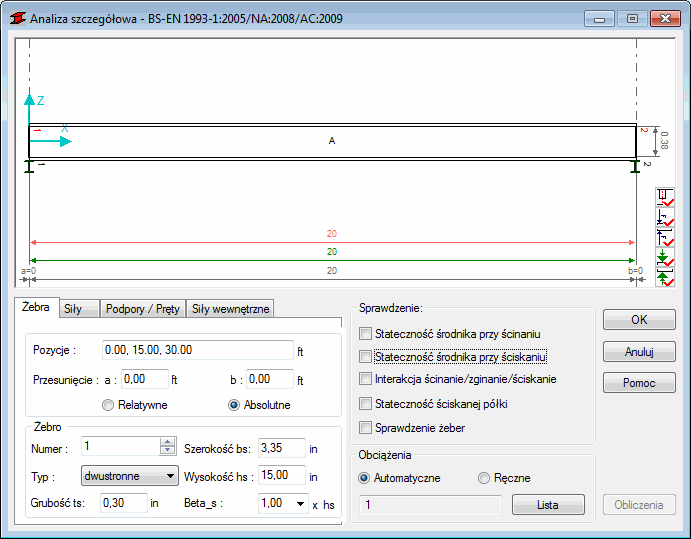

Okno dialogowe podzielone jest na kilka części:
- W górnej części okna dialogowego prezentowany jest schematyczny rysunek pręta zawierający wymiary pręta, w prawym, dolnym rogu rysunku znajdują się następujące ikony:
Włączenie/wyłączenie prezentacji żeber, numerów żeber, numeracji paneli i odległości między żebrami
Włączenie/wyłączenie prezentacji sił działających na górnej półce pręta, ich numeracji i odległości między siłami
Włączenie/wyłączenie prezentacji sił działających na dolnej półce pręta, ich numeracji i odległości między siłami
Włączenie/wyłączenie prezentacji podpór/prętów dochodzących znajdujących się na górnej półce pręta, ich numeracji i odległości między podporami/prętami dochodzącymi
Włączenie/wyłączenie prezentacji podpór/prętów dochodzących znajdujących się na dolnej półce pręta, ich numeracji i odległości między podporami/prętami dochodzącymi
- Części, w której znajdują się cztery zakładki: Żebra, Siły, Podpory/Pręty, Siły wewnętrzne
- W oknie dialogowym znajdują się następujące pola: Sprawdź i Obciążenia.
