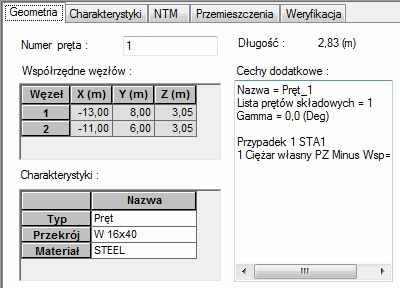

Po wybraniu zakładki Geometria w oknie dialogowym Właściwości pręta na ekranie pojawia się przedstawione poniżej okno dialogowe:
Pole edycyjne Pręt nr pozwala na wybranie pręta:
- Graficznie, poprzez kliknięcie w pręt na widoku konstrukcji
- Wpisując numer pręta w polu
Na zakładce Geometria prezentowanej na powyższym rysunku podawane są następujące informacje:
- Numer pręta.
- Długość pręta.
- Numer i współrzędne węzłów pręta w formie tabeli. (Nie można zmienić współrzędnych węzła).
- Typ pręta, nazwa przekroju, materiał - te parametry można zmienić w tabeli. Zmiany są ograniczone do zdefiniowanych typów prętów, przekrojów i materiałów. Należy nacisnąć przycisk Zastosuj, aby zatwierdzić zmiany.
- W polu Właściwości dodatkowe prezentowane są następujące informacje dotyczące pręta (nie mogą być one edytowane):
Kąt Gamma - wartość kąta z jednostką kąta
Offsety - nazwa typu offsetu
Zwolnienia - nazwa typu zwolnienia, kody zwolnienia
Wzmocnienie - początek - nazwa typu wzmocnienia
Wzmocnienie - koniec - nazwa typu wzmocnienia
Podłoże sprężyste - nazwa typu podłoża sprężystego, wartość współczynnika podłoża sprężystego
Ściskanie/rozciąganie - pręty pracujące tylko na ściskanie albo rozciąganie
Ścinanie - pręty w których uwzględniony jest wpływ ścinania na deformację
Kabel - nazwa typu kabla, wartości powierzchni przekroju kabla, wartość siły
