Materiał

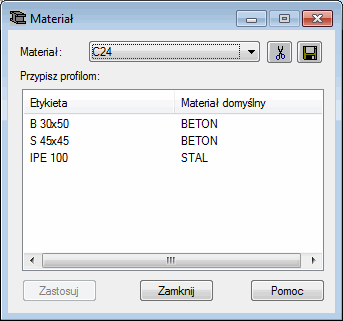

Otwórz okno dialogowe Materiały, które służy do przypisywania materiału profilom znajdujących się na aktywnej liście profili (lista pod opcją Przypisz do profili), na jeden z poniższych sposobów:

• Wybierz menu Geometria / Materiały.
• Poprzez kliknięcie przycisku .
• Wybierz układ PROFILE I MATERIAŁY w grupie układów Model konstrukcji (z listy układów w głównym menu).

W górnej części okna Materiał znajduje się lista dostępnych w programie materiałów. Lista przekrojów wyświetlana jest poniżej. Wyświetlone zostają dwie kolumny zawierające etykiety zdefiniowanych przekrojów oraz materiały do nich przypisane. Lista w oknie Materiał jest identyczna z listą aktywnych profili prezentowanych w oknie dialogowym Przekroje.

W górnej części okna znajdują się ikony:

- Umożliwia otwarcie okna dialogowego Zapis do bazy danych, w którym zapisane mogą zostać materiały do bieżącej bazy materiałów.

- Powoduje usunięcie wszystkich materiałów oraz wszystkich atrybutów (profile, grubości) zawierających materiały, które nie występują w projektowanej konstrukcji.

Uwaga: Jeżeli użytkownik zdefiniował materiał o nazwie istniejącej w bazie materiałów i zapisał ten materiał w pliku *.RTD, to po otwarciu takiego pliku w programie Robot parametry materiału będą odczytywane z pliku *.RTD, a nie z bazy materiałów.

Aby danemu profilowi przypisać materiał należy:

• Podświetlić wybrany profil (klikając weń lewym klawiszem myszki)
• Wybrać odpowiedni materiał z listy dostępnych materiałów
• Kliknij przycisk Zastosuj.

Nadając prętom konstrukcji profile przypisywany jest im jednocześnie materiał.
