Para todos os projetos, mas os menores, é aconselhável manter desenhos mestres de objetos de projeto comuns, como superfícies de solo e alinhamentos. Esses objetos podem ser referenciados em outros desenhos como leves cópias do original, que requerem muito pouco espaço. A prática de referência também protege a origem dos dados de alterações não intencionais, já que os objetos referenciados são cópias de somente leitura. Dados de origem não podem ser alterados no desenho hospedeiro.
O uso de referências aproveita as relações dinâmicas entre os objetos. Quando um objeto de origem é editado, as alterações fluem automaticamente através de todas as cópias de referência em outros desenhos. Você pode usar três tipos de referência com AutoCAD Civil 3D:
- Autodesk Vault
- Atalhos de dados
- Referências externas de AutoCAD (refexs)
Para obter mais informações, consulte Tipos de referência de dados neste capítulo.
Quando você cria referências de dados entre desenhos do projeto, é possível criar uma rede de desenhos. Se você estiver trabalhando em um projeto grande com muitas pessoas, esta rede pode se tornar confusa e difícil de gerenciar. A colher os benefícios das referências de dados, é importante planejar os relacionamentos do desenho com antecedência, e de fato criar um diagrama para a equipe de projeto para referência.

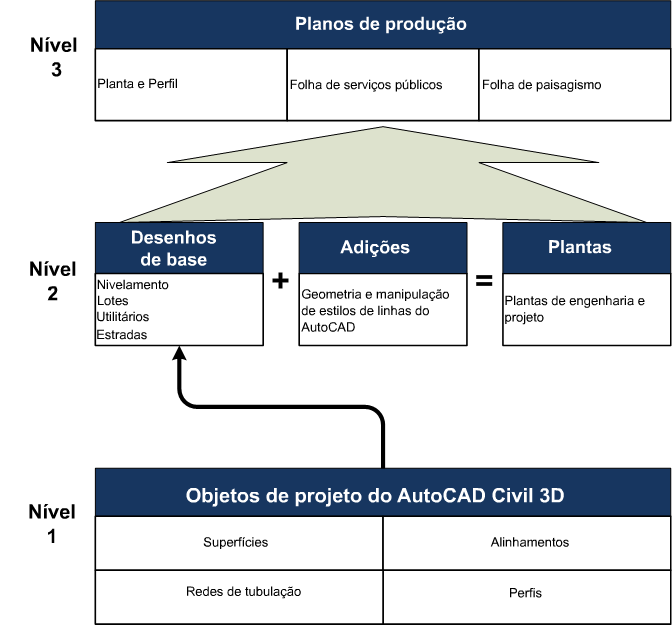

Figura 1: Estrutura nível três de projeto de desenho
A Figura 1 mostra a amostra da estrutura do projeto. Você pode utilizar esta estrutura nível três com Vault ou com atalhos de dados de projetos. As seções a seguir descrevem como configurar em diferentes níveis.
