Como editar curvas da linha do recurso

Utilize o comando Editar curva para editar o raio dos arcos das linhas do recurso (ou figuras de levantamento).

Se o raio é alterado, o novo arco é exibido e o arco existente é indicado com um realce tracejado.

1. Clique na guia Modificarpainel Editar geometriaEditar curva Pesquisa.
2. Selecione a curva a ser editada. A curva é realçada e os pontos são exibidos.
3. Na caixa de diálogo Editar curva da linha do recurso, edite a curva. Utilize a caixa de edição Raio para especificar o raio.
4. Utilize a opção Manter tangência para controlar o estado de tangência da curva.


   A curva é realçada e os pontos de início, centro e fim do arco são exibidos com glifos.

   Quando o raio é alterado, se o arco é tangente aos segmentos em ambos os lados, a tangência é mantida. Antes de selecionar OK na caixa de diálogo Editar curva da linha do recurso, o novo arco é exibido. Ao mesmo tempo, o arco existente permanece visível com o realce de traços.



   Os pontos inicial e final permanecerão constantes se o arco não for tangente.

   Se o arco não for tangente, os pontos inicial e final do arco serão mantidos quando o raio for alterado.



   Se a curva não for tangente, o botão Manter a tangência estará ativado. Se você alternar este botão, a curva será ajustada para torná-la tangente aos segmentos adjacentes. Se a curva é tangente, o botão aparece desativado.

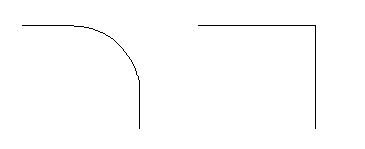

   Nota: Quando a opção Excluir é selecionada, os segmentos em qualquer lado da curva são estendidos para um ponto de intersecção.


   Os segmentos se estendem ao ponto de intersecção.
