Você pode converter uma linha de recurso com suavização de serrilhado, imagem do levantamento topográfico ou polilinha 3D para um arco verdadeiro.
Utilize este comando para converter linhas com suavização de serrilhado para arcos verdadeiros ou para adicionar concordâncias em segmentos retos. Você pode especificar os pontos inicial e final ou definir opções para a geração automática do arco.
A suavização de serrilhado ocorre quando você converte um polilinha 2D com arcos em um polilinha 3D. Também ocorre quando você exporta linhas de recurso com arcos dos modelos do corredor.

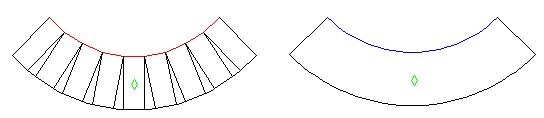

Nivelamento criado a partir de perímetro da suavização de serrilhado (esquerda) em comparação com o nivelamento criado a partir do arco (direita)
Os pontos da linha de recurso que definem um quebra de declividade são inseridos como pontos de elevação no arco ao usar este comando.
Há três maneiras para selecionar os segmentos para tornar em arcos.
- Seleção automática: quando você move o cursor sobre as linhas de recurso, aparecem arcos onde elas podem ser inseridas. Clique o botão do mouse para inserir o arco.
- Especifique os pontos inicial e final para múltiplos segmentos: use este método para definir um arco usando os pontos inicial e final especificados.

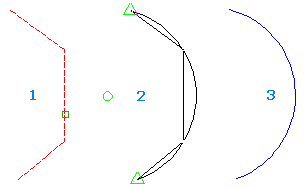

- Especifique os pontos inicial e final para um único segmento: use este método para substituir um segmento único (como um canto chanfrado) por um arco. Se o canto for assimétrico, são inseridos dois arcos que são tangentes aos segmentos de linha e entre si.
Arcos criados em cantos simétricos (topo) e assimétricas (inferior)
Você pode especificar as opções do comando ao editar as configurações do comando FitCurveFeature ou ao usar a palavra-chave Opções ao executar o comando Ajustar curva.
