Para o deslocamento da linha do recurso por distância e elevação

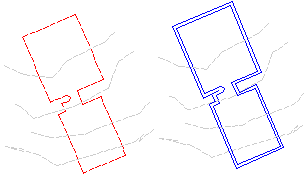

Cria uma nova linha do recurso um deslocamento e a diferença na elevação de uma linha do recurso selecionada, imagem de levantamento topográfico, polilinha, polilinha 3D.

Especifica a distância de deslocamento, o lado, e a diferença de elevação ou elevação absoluta.

Exercício de tutorial: Simplificar um perímetro da construção

1. Clique na guia Iníciopainel Criar projetomenu suspenso Linha do recursoCriar linha do recurso a partir do deslocamento em etapas Pesquisa.
2. Faça um dos seguintes passos para especificar a localização para o deslocamento:
   • Especifique a distância de deslocamento, em seguida selecione o objeto de deslocamento
   • Insira Atravése, a seguir, selecione o objeto para o deslocamento e selecione um ponto de através. O deslocamento será desenhado através do ponto.
3. Execute um dos procedimentos a seguir:
   • Especifique um ponto no lado em que você deseja colocar o deslocamento. Em seguida especifique a diferença de elevação ou elevação absoluta para um deslocamento.
   • Insira Múltiplo e especifique o lado e diferença de elevação para cada elevação.

   Se você inserir variável, ela vai exibir um marcador no primeiro ponto na operação de deslocamento de linha do recurso. Você pode especificar a diferença de elevação a partir do ponto original ou elevação absoluta. Depois de inserir um valor, ele vai mover para o próximo ponto e prompt para sua elevação. Ele vai continuar a fazer isto para cada ponto na linha do recurso até que o comando seja encerrado.

4. Selecione outro objeto para deslocamento ou pressione Enter para finalizar o comando.
