Use essa caixa de diálogo para visualizar e alterar as configurações relacionadas à superfície.
Este tópico documenta as configurações em todas as caixas de diálogo Editar configurações (nível de desenho, nível de recurso e nível de comando).
- As configurações de ambiente no nível do desenho são identificadas pelo
ícone de desenho. - Configurações de recurso da superfície são exibidas perto da parte superior dessa caixa de diálogo, após o grupo de Propriedades gerais, e são identificadas pelo
ícone da superfície. - Configurações do comando da superfície são identificadas pelo
ícone de comando.
Para obter informações gerais sobre as configurações de desenho, recurso e comando e sua interação, consulte Sobre os controles da caixa de diálogo Configurações de norma.
Para obter informações sobre as configurações de ambiente no nível do desenho, consulte Guia Configurações de ambiente (caixa de diálogo Configurações do desenho).
Estilos padrão
Utilize estas configurações para especificar os estilos padrão atribuídos a superfícies e legendas relacionadas a superfícies.
- Estilo padrão de superfície
-
Especifica o estilo de superfície padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo padrão de superfície. - Estilo de marcador
-
Especifica o estilo de marcador padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de marcador. - Estilo de legenda de elevação de ponto cotado
-
Especifica o estilo de legenda de ponto cotado padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de legenda de ponto cotado de superfície. - Estilo de legenda de inclinação de superfície
-
Especifica o estilo de legenda de inclinação padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de legenda de inclinação de superfície. - Material de renderização
-
Especifica o material de renderização padrão. Clique na coluna Valor e em
para selecionar um material de renderização na caixa de diálogo Material de renderização.
Formato de nome padrão
Utilize esta configuração para especificar o formato de nome padrão para novas superfícies. Clique na coluna Valor e em para fazer alterações na caixa de diálogo Modelo de nome.
Padrões de legendagem de curva de nível
Utilize estas configurações para especificar os padrões atribuídos a legendas de superfícies.
- Exibir linha de legenda de curva de nível
-
Especifica se as linhas de legenda de curva de nível são exibidas ou não.
- Estilo de legenda de curva de nível de superfície principal
-
Especifica o estilo de legenda de curva de nível principal padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de legenda de curva de nível de superfície principal. - Estilo de legenda de curva de nível de superfície secundária
-
Especifica o estilo de legenda de curva de nível secundária padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de legenda de curva de nível de superfície secundária. - Estilo de legenda de curva de nível de superfície definida pelo usuário
-
Especifica o padrão de legenda de curva de nível definida pelo usuário. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo de legenda de curva de nível de superfície definida pelo usuário.
Padrões de superfície
- Reconstrução padrão -Automático
-
Especifica Automático como a configuração padrão para o comando Reconstruir superfície.
Adicionar legendas de curva de nível
Utilize essas configurações para especificar os padrões atribuídos a legendas de superfícies.
- Intervalo ao longo da curva de nível
-
Especifica a distância padrão entre as legendas ao longo da curva de nível. Insira um valor ou clique em
para selecionar graficamente a distância na área de desenho.
Opções de importação
Utilize estas configurações para especificar os padrões atribuídos ao criar superfícies.
- Utilizar elevação nula personalizada
-
Especifica se uma elevação nula personalizada é utilizada ao importar uma superfície de um arquivo DEM.
- Elevação nula
-
Especifica se uma elevação nula personalizada padrão é utilizada ao importar uma superfície de um arquivo DEM.
Criação de superfície
Utilize estas configurações para especificar os padrões atribuídos ao criar superfícies.
- Tipo padrão de superfície
-
Especifica o tipo padrão de superfície utilizado ao criar uma superfície. Para obter mais informações, consulte Sobre a criação de superfícies.
- Modelo de nome de superfície
- Especifica o modelo de nome a ser usado ao criar novas superfícies. Para obter mais informações, consulte a caixa de diálogo Modelo de nome.
- Fator de corte
- Especifica o fator de corte para aplicar aos cálculos de volume. Como o volume do material geralmente expande após ser removido, o fator de corte normalmente é definido como maior que 1.0, indicando aumento ou expansão. Por exemplo, um fator de corte de 1,2 significa que para cada 1,0 metro cúbico de material removido, 1,2 metro cúbico de volume precisaria ser considerado para transporte.
- Fator de aterro
- Especifica o fator de aterro para aplicar aos cálculos de volume. Como o material geralmente compacta quando utilizado como aterro, o fator de aterro normalmente é definido como maior que 1.0, para indicar compactação ou contração do material quando ele é usado como aterro. Por exemplo, um fator de aterro de 1,2 significa que para cada 1,0 metro cúbico requerido para o terreno de aterro, 1,2 metros cúbicos daquele material precisaria ser considerado para transporte. Por exemplo, para um material compacta em 93% de seu valor original quando utilizado como aterro, insira 1,075 (que é obtido ao dividir 1,0 por 0,93) como o fator de aterro para compensar o material adicional que deve ser adicionado.
- Espaçamento X de superfície de malha
-
Especifica o valor padrão para um espaçamento X de superfície de malha.
- Espaçamento Y de superfície de malha
-
Especifica o valor padrão para um espaçamento Y de superfície de malha.
- Orientação de superfície de malha
-
Especifica o padrão de orientação para uma malha. Insira um valor ou clique em
para selecionar graficamente uma orientação na área de desenho.
Criação de superfície de volume
Utilize estas configurações para especificar os padrões atribuídos ao criar superfícies de volume a partir do Painel de volumes.
- Tipo padrão de superfície de volume
-
Especifica o tipo padrão de superfície de volume utilizado ao criar uma superfície de volume. Para obter mais informações, consulte Sobre a criação de superfícies.
- Modelo de nome de superfície de volume
- Especifica o modelo de nome a ser usado ao criar novas superfícies de volume. Para obter mais informações, consulte a caixa de diálogo Modelo de nome.
- Fator de corte
- Especifica o fator de corte para aplicar aos cálculos de volume. Como o volume do material geralmente expande após ser removido, o fator de corte normalmente é definido como maior que 1.0, indicando aumento ou expansão. Por exemplo, um fator de corte de 1,2 significa que para cada 1,0 metro cúbico de material removido, 1,2 metro cúbico de volume precisaria ser considerado para transporte.
- Fator de aterro
- Especifica o fator de aterro para aplicar aos cálculos de volume. Como o material geralmente compacta quando utilizado como aterro, o fator de aterro normalmente é definido como maior que 1.0, para indicar compactação ou contração do material quando ele é usado como aterro. Por exemplo, um fator de aterro de 1,2 significa que para cada 1,0 metro cúbico requerido para o terreno de aterro, 1,2 metros cúbicos daquele material precisaria ser considerado para transporte. Por exemplo, para um material compacta em 93% de seu valor original quando utilizado como aterro, insira 1,075 (que é obtido ao dividir 1,0 por 0,93) como o fator de aterro para compensar o material adicional que deve ser adicionado.
- Espaçamento X de superfície de malha
-
Especifica o valor padrão para um espaçamento X de superfície de malha.
- Espaçamento Y de superfície de malha
-
Especifica o valor padrão para um espaçamento Y de superfície de malha.
- Orientação de superfície de malha
-
Especifica o padrão de orientação para uma malha. Insira um valor ou clique em
para selecionar graficamente uma orientação na área de desenho.
Opções de construção
Utilize estas configurações para especificar os padrões atribuídos ao criar superfícies.
- Copiar objetos dependentes excluídos
-
Especifica se um objeto do desenho é copiado para o item de definição de superfície se o objeto é excluído.
- Excluir elevações menores que
-
Especifica se uma elevação menor do que um determinado valor deve ser excluída quando a superfície for criada.
- Elevação <
-
Especifica as elevações a serem excluídas quando a propriedade Excluir elevações menores que está definida como Sim. Insira um valor ou clique em
para selecionar uma elevação na área do desenho. - Excluir elevações maiores que
-
Especifica se uma elevação maior do que um determinado valor deve ser excluída quando a superfície for criada.
- Elevação >
-
Especifica as elevações a serem excluídas quando a propriedade Excluir elevações menores que está definida como Sim. Insira um valor ou clique em
para selecionar uma elevação na área do desenho. - Usar ângulo máximo
-
Especifica se os triângulos na borda externa da TIN serão avaliados para ver se excedem o Ângulo máximo entre linhas adjacentes TIN(somente configurações dos comandos CreateSurface e VolumesDashboard). Se a opção Usar ângulo máximo estiver definida como Sim, triângulos na borda externa da TIN são avaliados. Um triângulo é removido da TIN se o ângulo que faceia a aresta da borda excede o ângulo máximo especificado.
As ilustrações a seguir mostram o efeito das configurações Usar ângulo máximo.

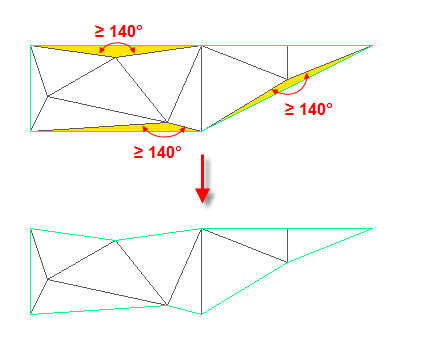

- Se as configurações do Ângulo máximo entre linhas adjacentes TIN estiverem definidas como 130 graus, os triângulos destacados na ilustração a seguir devem ser removidos.

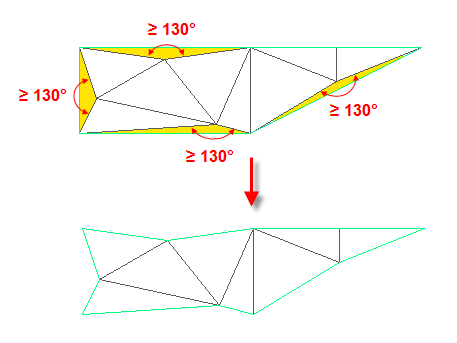

- Se as configurações do Ângulo máximo entre linhas adjacentes TIN estiverem definidas como 140 graus, os triângulos destacados na ilustração a seguir devem ser removidos.
Este processo é interativo para que quando um triângulo for removido, exibindo uma ou duas novas arestas de bordas, os novos triângulos de borda serão testados e removidos de acordo com o mesmo critério. Esta operação avalia triângulos com limites de borda externos. Triângulos nos limites internos não são afetados por esta operação.
- Se as configurações do Ângulo máximo entre linhas adjacentes TIN estiverem definidas como 130 graus, os triângulos destacados na ilustração a seguir devem ser removidos.
- Ângulo máximo entre linhas adjacentes TIN
- Especifica o ângulo máximo a ser usado para a opção Usar ângulo máximo (somente configurações dos comandos CreateSurface e VolumesDashboard). Um triângulo é removido da TIN se o ângulo que faceia a aresta da borda excede o ângulo máximo especificado.
- Usar comprimento máximo do lado do triângulo
-
Especifica se os triângulos da superfície que excedem o comprimento especificado pela propriedade Comprimento máximo do triângulo são removidos do limite da superfície (somente configurações dos comandos CreateSurface e VolumesDashboard).
- Comprimento máximo do triângulo
-
Especifica o comprimento do triângulo a ser utilizado quando a propriedade Usar o comprimento máximo do triângulo está definida como Sim. Insira um valor ou clique em
para selecionar um comprimento na área de desenho (somente configurações dos comandos CreateSurface e VolumesDashboard). - Converter linhas obrigatórias por proximidade à norma
-
Especifica se as linhas obrigatórias por proximidade são convertidas ao padrão quando a superfície é criada (somente configurações dos comandos CreateSurface e VolumesDashboard).
- Permitir linhas obrigatórias cruzadas
-
Especifica se as linhas obrigatórias podem se cruzar (somente configurações dos comandos CreateSurface e VolumesDashboard).
- Elevação a ser usada
-
Especifica a elevação usada para o cruzamento das linhas obrigatórias (somente configurações dos comandos CreateSurface e VolumesDashboard).
- Utilizar a elevação da primeira linha obrigatória na intersecção: utiliza a elevação da primeira linha obrigatória para determinar a elevação na intersecção.
- Utilizar a elevação da última linha obrigatória na intersecção: utiliza a elevação da última linha obrigatória para determinar a elevação na intersecção.
- Utilizar a elevação média na intersecção: utiliza-se a média da primeira e última linha obrigatória para determinar a elevação na intersecção.
Para obter mais informações sobre estas configurações, consulte as propriedades Construir na guia Definição (caixa de diálogo Propriedades da superfície).
Criação de volume vinculado
- Distância ordenada padrão
- Especifica a flecha/distância ordenada para as linhas obrigatórias dos limites, que é utilizada para efetuar a suavização de serrilhado os arcos da polilinha a partir da qual o limite está sendo criado.
Opções de realce dinâmico
- Cor da borda da superfície
- Especifica a cor a ser utilizada para contornar as superfícies de volume no desenho quando são selecionados no Painel de volumes.
- Espessura de linha da borda da superfície
- Especifica a espessura de linha a ser utilizada para contornar as superfícies de volume no desenho quando são selecionados no Painel de volumes.
- Cor do polígono de limite
- Especifica a cor a ser utilizada para contornar as áreas vinculadas no desenho quando são selecionadas no Painel de volumes.
- Espessura de linha do polígono de limite
- Especifica a espessura de linha a ser utilizada para contornar as áreas vinculadas no desenho quando são selecionadas no Painel de volumes.
Caminho da queda de água
Utilize estas configurações para especificar as opções padrão de caminho de queda de água para superfícies.
- Camada de caminho
-
Especifica a camada padrão na qual deve ser desenhado o caminho da queda de água. Clique na coluna Valor e em
para selecionar um tipo de caminho na caixa de diálogo Camada de caminho. - Tipo de objeto de caminho
-
Especifica o tipo padrão de objeto do AutoCAD a ser usado no caminho da queda de água. Polilinha 2D ou polilinha 3D.
Marcador da queda de água
Utilize estas configurações para especificar as opções padrão de marcadores de queda de água para superfícies.
- Inserir marcador no ponto inicial
-
Especifica se deve ser desenhado um marcador no ponto inicial do caminho da queda de água.
- Estilo de marcador do ponto inicial
-
Especifica o estilo do marcador do ponto inicial padrão. Clique na coluna Valor e em
para selecionar um estilo na caixa de diálogo Estilo do marcador do ponto inicial.
SimplifySurface
Utilize estas configurações para especificar as opções padrão para simplificar superfícies.
- Simplificar o método
-
Especifica o método padrão pelo qual as superfícies serão simplificadas:
- Contração de aresta: contrai arestas de triângulos para pontos únicos.
- Remoção de pontos: seleciona a remove pontos de superfície.
- Opções de região
-
Especifica o método padrão pelo qual as superfícies serão simplificadas:
- Utilizar borda de superfície existente: especifique a borda da superfície existente como o limite da região de simplificação da superfície.
- Especificar a janela/polígono: especifique a região de simplificação da superfície dentro de um retângulo desenhado.
- Selecionar objetos: especifique uma das polilinhas 2D ou 3D, lotes, círculos, linhas de recurso ou imagens de levantamento topográfico.
- Utilizar porcentagens de pontos para remover
-
Especifica se a imagem deve ser simplificada com a remoção de uma porcentagem dos pontos da superfície.
- Porcentagem de pontos para remover
-
Especifica o percentual de pontos da superfície para remover.
- Utilizar o máximo de alteração na elevação
-
Utilizar o máximo de alteração na elevação
- Máximo de alteração na elevação
-
Especifica o valor máximo permitido de diferença entre a elevação da superfície original e a elevação simplificada da superfície.
Para obter mais informações sobre a simplificação de superfícies, consulte Assistente de simplificação de superfície.
Opções de exportação
Utilize estas configurações para especificar os valores padrão atribuídos ao exportar superfícies para um arquivo do DEM.
- Utilizar elevação nula personalizada
-
Especifica se uma elevação nula personalizada é utilizada ao exportar para um arquivo DEM.
- Elevação nula
-
Especifica a elevação nula personalizada padrão utilizada ao exportar para um arquivo DEM.
- Espaçamento da malha
-
Especifica o espaçamento entre as malhas ao exportar para um arquivo DEM.
Adicionar opções de dados
Utilize estas configurações para especificar os valores padrão atribuídos ao adicionar curvas de linha, limites e linhas de quebra a uma superfície.
- Distância de erradicação padrão
-
Especifica a distância de erradicação padrão.
- Ângulo de erradicação padrão
-
Especifica o ângulo de erradicação padrão.
- Distância suplementar padrão
-
Especifica a distância suplementar padrão.
- Distância ordenada padrão
-
Especifica a flecha/distância ordenada padrão.
- Tipo de limite padrão
-
Especifica o tipo de limite padrão.
- Configurações não destrutivas padrão
-
Especifica a seleção padrão de um tipo de linha obrigatória (destrutiva de não destrutiva).
