Os usuários podem adicionar veículos, vegetação ou outros objetos 3D, como acabamentos em quaisquer trilhos únicos de uma ferrovia ou um pista única de uma estrada.
O estilo insere modelos 3D em relação à linha de centro das pistas ou rastros especificados. Rastros ou linhas que são associados de decoração definições exibir informações entre parênteses. Acabamentos são automaticamente ajustadas para evitar interseções.
- Clique em
. - No lado esquerdo da Paleta de Estilos, selecione Rua ou Ferrovia.
- Clique duplo no estilo que deseja editar.
- No editor de estilo selecionado, clique em

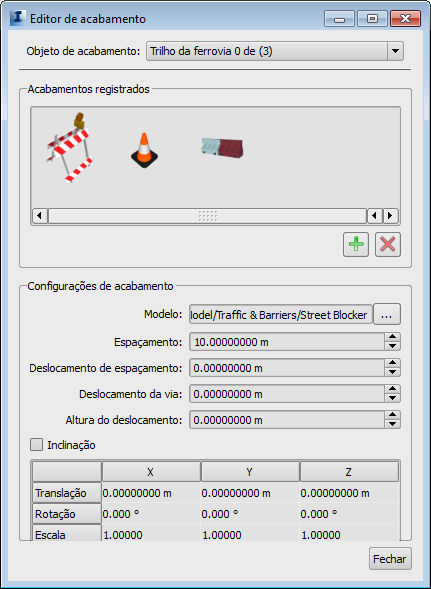

. - Em Editor de acabamento, selecione o de faixa ou rastrear para o acabamentos.
Por exemplo, para um estilo de estrada, é possível colocar as acabamentos em diferentes partes da média ou na ciclovia, meio-fio, verde, calçada, e assim por diante.
- Em Acabamentos registrados, clique em
. - Na caixa de diálogo Selecionar Modelo 3D de Estilo, selecione um tipo de decoração da lista.
Por exemplo, selecione 3D Modelo/Veículos.
- Clique em um modelo e visualize a área e clique em OK.
O modelo é exibido na área de visualização do editor.
- Especifique o seguinte:
- Espaçamento: especifique a distância no mundo real entre cada ocorrência de um modelo 3D.
- Espaçamento Deslocamento: Deslocamento do primeiro modelo 3D a partir do ponto inicial de um dia ou lane. Utilize este parâmetro para controlar o espaçamento de vários modelos no mesmo rastrear ou de faixa, por exemplo, alternando de iluminação urbana e árvores.
Use o Espaçamento e Espaçamento Deslocamento para distribuir o modelo 3D ao longo do caminho ou pista.
- Rastreamento de deslocamento: mover o modelo 3D à direita ao inserir valores positivos; mover à esquerda ao inserir valores negativos.
- Altura de Deslocamento: Aumentar o modelo 3D ao inserir valores positivos; abaixando ao inserir valores negativos. Esta configuração é aplicada após o Rastreamento de deslocamento.
Utilize Rastreamento de Deslocamento e de Deslocamento da Altura para ajustar a posição do controle ou pista de coordenadas.
- Inclinação: faz os acabamentos seguirem a inclinação variante da estrada ou solo automaticamente, de acordo com a curvatura da estrada
- Translação: Mover o modelo 3D ao longo dos eixos X, Y e Z. Insira um número positivo ou negativo aos eixos X, Y ou Z. Por exemplo, para mover o modelo para a direita, insira um valor positivo para X.
- Rotação: girar o modelo 3D ao longo dos eixos X, Y e Z.
- Escala: Aumentar ou diminuir o modelo 3D ao longo dos eixos X, Y e Z.
Utilize Translação, Escalae Rotação para transformar o modelo 3D no sistema de coordenadas local. Estas configurações são aplicadas para a Transformação Configurações do modelo 3D Style.
