При помощи этой опции можно создавать отдельные фундаменты на плоскости и в пространстве. Отдельные фундаменты (которые являются сборными) вставляют на чертеж в плане отдельно взятого этажа (на виде сверху).

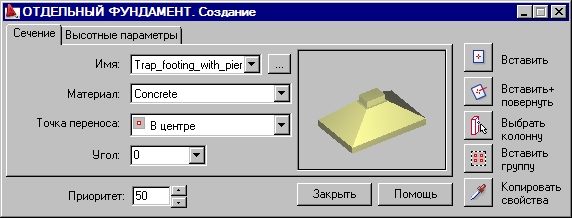

Диалоговое окно Отдельный фундамент. Создание доступно:
- в меню: Строительные чертежи > Создать > Отдельный фундамент;
- из ленты: ASD - Модель > Элементы > Отдельный фундамент;
- на панели инструментов: задать > Отдельный фундамент
; - командная строка: RBCX_DEF_FOOT.
Диалоговое окно Отдельный фундамент. Создание состоит из двух закладок::
В поле Приоритет вводят значение приоритета перекрывания (при подгонке с обрезкой) налагающихся друг на друга элементов.
Иконки, расположенные в правой части диалогового окна, используются для выбора способа определения параметров:
- при нажатии на кнопку Вставить
отдельный фундамент создается на основании заданных в окне параметров; - при нажатии на кнопку
Вставить+повернуть создается отдельный фундамент и графически определяется его поворот относительно точки вставки (угол задается указанием точки по направлению которой будет находится лицевая сторона отдельного фундамента); - при нажатии на кнопку
Выбрать колонну указывают колонну на чертеже; - Вставить группу
- указывают 2 точки прямоугольной области; отдельный фундамент с указанными параметрами будет определен на всех точках проектных осей внутри этой области. - кнопка
Копировать свойства используется для копирования параметров фундамента, созданного ранее.
