Опция предназначена для создания колонн в модели конструкции. Колонна может быть задана и на 3D виде и на 2D виде. Колонны создаются в 3D пространстве, но для облегчения работы, некоторые колонны вставляются на горизонтальном плане заданного этажа (на виде сверху).

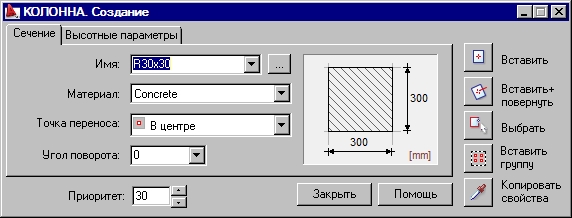

Диалоговое окно Колонна. Создание доступно:
- в меню: Строительные чертежи > Создать > Колонна;
- из ленты: ASD - Модель > Элементы > Лестница;
- на панели инструментов: Создать > Колонна
; - командная строка: RBCX_DEF_COL.
Диалоговое окно Колонна. Создание состоит из следующих закладок.
В поле Приоритет вводят значение приоритета перекрывания ( при подгонке с обрезкой) налагающихся друг на друга элементов.
Правая часть диалогового окна содержит несколько иконок, которые используются для выбора графического способа создания колонны.
- Вставить
- указывают точку на плане этажа сооружения и выбирают угол поворота сечения. - Вставить + повернуть
- указывают точку на плане этажа сооружения и указывают графически угол поворота поперечного сечения колонны. Угол задается путем выбора точки в том направлении, в котором колонна будет облицована. - Выбрать
- используется для преобразования выбранных объектов чертежа (прямоугольник, круг или замкнутую полилинию) для сечения и столбец - Вставить группу
- указывают 2 точки прямоугольной области; колонна с указанными параметрами будут определены на всех точках проектных осей внутри этой области. - Копировать свойства
- эта опция используется для копирования параметров созданной ранее колонны.
