Парапет. Геометрия

Типовая конструкция используется для создания геометрии и армирования парапета. Опция доступна:

• в меню: Армирование > Элементы конструкции - армирование > Парапет;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Парапет;
• на панели инструментов: Элементы конструкции - армирование > Парапет .

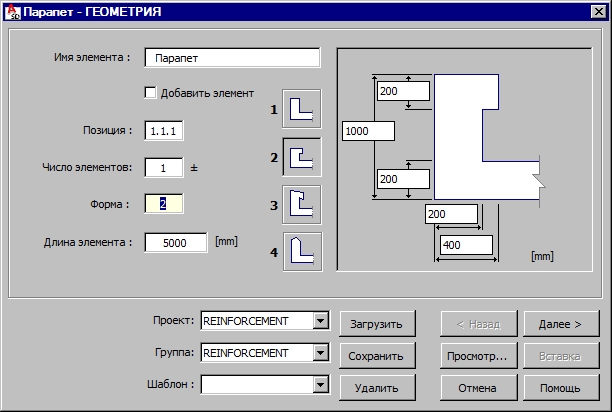

Появится следующее диалоговое окно:

В верхней части диалогового окна находится следующая информация:

• имя железобетонного элемента конструкции (парапет);
• число позиций;
• число созданных элементов (парапетов) – это количество учитывается в спецификации стали;
• схемы формы парапета; доступны следующие типы парапетов (номер вводится в редактируемое поле Форма):
  1.
  2.
  3.
  4. .
• длина парапета.

В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет показан в диалоговом окне Диспетчер элементов.

При выборе формы парапета, задаются его размеры (количество задаваемых размеров зависит от типа парапета); на правой стороне диалогового окна отображается схематичный чертеж парапета.

После определения размеров угла нажимают на кнопку Далее и переходят на закладку Парапет. Армирование.

Прим.: Содержимое диалогового окна зависит от типа парапета, выбранного в диалоговом окне Парапет – ГЕОМЕТРИЯ).
