Типовая конструкция используется для создания геометрии и армирования фундаментной балки. Опция доступна:
- в меню: Армирование > Элементы конструкции - армирование > Фундаментная балка;
- из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Фундаментная балка;
- на панели инструментов: Элементы конструкции - армирование > Фундаментная балка
.

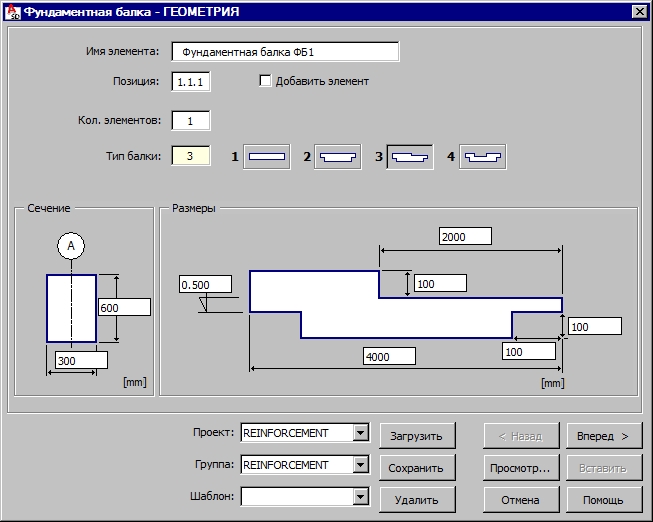

Появится следующее диалоговое окно:
В верхней части диалогового окна находится следующая информация:
- имя железобетонного элемента конструкции (жб балки);
- номер позиции;
- номера созданных элементов (балок) – эти номера включаются в спецификацию стали;
- тип фундаментной балки; доступны следующие типы фундаментных балок (номер вводится в редактируемое поле Тип балки) – типы определяют форму продольного сечения балки (поперечное сечение - прямоугольное):
-
-
-
-
.
-
В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет размещен в диалоговом окне Диспетчер элементов.
При выборе геометрии балки, пользователь должен задать размеры поперечного и продольного сечения балки; схематичный чертеже сечений балки отображается в нижней части диалогового окна. Количество задаваемых размеров для продольного сечения зависит от выбранного типа фундаментной балки.
Здесь же можно добавить, что в схематичный чертеж фундаментной балки может быть включено описание осей конструкции (обычно, для поперечного сечения вводятся буква A), а также отметка отсчета (для продольного и поперечного сечений); эти значения редактируемые
При определении всех необходимых геометрических характеристик фундаментной блаки, нажимают на кнопку Далее и открывают диалоговое окно Фундаментная балка – хомуты.
