Угол. Геометрия

Типовая конструкция используется для создания геометрии и армирования углов. Опция доступна:

• в меню: Армирование > Элементы конструкции – армирование > Угол;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Угол;
• на панели инструментов: > Элементы конструкции – армирование > Угол.

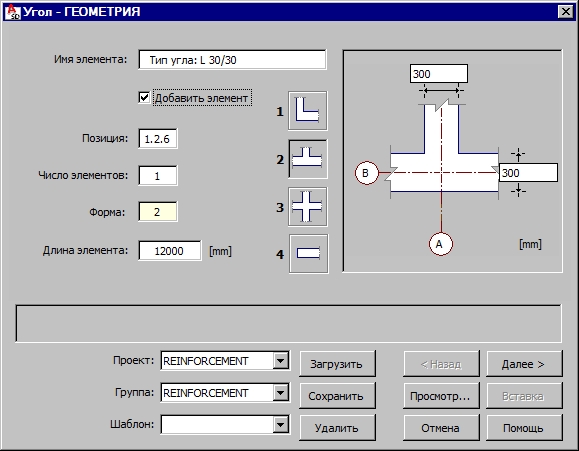

Появится следующее диалоговое окно:

В верхней части диалогового окна находится следующая информация:

• имя железобетонного элемента конструкции (железобетонного угла);
• номер позиции;
• число созданных элементов (углов) – это количество учитывается в спецификации стали;
• форма угла; доступны следующие формы углов (номер вводится в редактируемое поле Форма):
  1.
  2.
  3.
  4. .

В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель. Элемент (группа арматурных стержней) будет размещен в диалоговом окне Диспетчер элементов.

При выборе геометрии проема необходимо задать его размеры; число размеров зависит от типа формы проема. Схематичный чертеж угла отражает его выбранную форму. На схематическом чертеже можно задать другой параметр.

• Описание осей конструкции (по стандарту, буква A вводится для обозначения одного направления, а цифра 1 – для другого, но эти величины редактируемы).

Прим.: Если поля с описанием осей конструкции пустые, то эти параметры не создаются на чертеже угла.

После определения размеров угла нажимают на кнопку Далее и переходят на закладку Армирование. Содержимое диалогового окна зависит от выбранного типа угла в диалоговом окне Угол – ГЕОМЕТРИЯ.
