Отверстие. Геометрия

Типовая конструкция используется для определения геометрических характеристик и армирования отверстий в железобетонной плите. Опция доступна:

• в меню: Армирование > Элементы конструкции - армирование > Отверстие;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Отверстие;
• на панели инструментов: Элементы конструкции - армирование > Отверстие ;

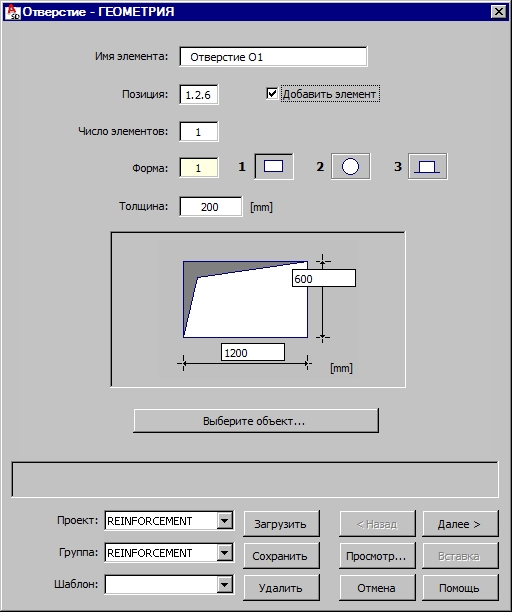

Появится следующее диалоговое окно:

В верхней части диалогового окна находится следующая информация:

• имя элемента железобетонной конструкции (отверстия в плите);
• номер позиции;
• число определяемых элементов (отверстий) – это количество учитывается в спецификации стали;
• форма отверстия; доступны следующие формы отверстий в железобетонных плитах (номер вводится в редактируемое поле Форма):
  1. прямоугольное;
  2. круглое;
  3. прямоугольное отверстие, край (или края) которого не армируется;
• толщина плиты.

В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет размещен в диалоговом окне Диспетчер элементов.

Для прямоугольных проемов (тип 1) есть два возможных варианта действий:

1. пользователь задает размеры проема (длину и ширину проема), определяет параметры арматуры и размещает все это на чертеже в заданном положении
2. пользователь нажимает кнопку Выберите объект, указывает две вершины существующего прямоугольного отверстия, расположенные по диагонали, и задает параметры армирования; арматура размещается на чертеже а месте, где находится указанный проем.

Для круглых проемов (тип 2) есть два возможных варианта действий:

1. задают размеры проема (диаметр проема), определяет параметры арматуры и размещает все это на чертеже в заданном положении;
2. нажимают на кнопку Выбрать объекты и указывают круглое отверстие. Рассчитываются параметры арматуры, и арматура вставляется в чертеж где лежит указанное отверстие.

Для проема прямоугольной формы, выберите края, которые не будут армироваться (тип 3), необходимо:

1. нажать на кнопку Выберите объект;
2. указать две вершины существующего прямоугольного отверстия, расположенные по диагонали (проем будет выделен на экране синим цветом);

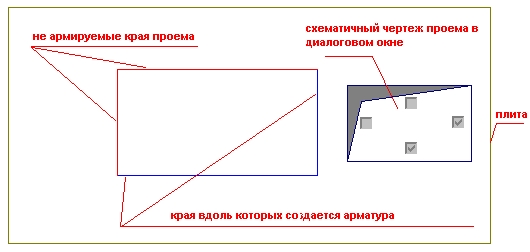

3. В диалоговом окне "Проем" - "Геометрия" укажите ребра прямоугольного проема, вдоль которой усиления исключается (выбранные кромки отображаются красным цветом - в чертеже ниже). Чертежи схем проема, с добавлением ребра с обозначением обозначение, тогда как ребра не железобетон - обозначается с помощью чертежа (см. ниже).

Прим.: Эти символы не доступны в диалоговом окне.

После завершения определения размеров для параметра "RC" Перекрытия ", нажмите кнопку" Далее ". Появится диалоговое окно Отверстие. Армирование.
