Лестница. Геометрия

Эта команда используется для определения геометрических характеристик лестницы. Опция доступна:

• в меню: Армирование > Элементы конструкции - армирование > Лестница;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Лестница;
• на панели инструментов: Элементы - армирование > Лестница ;

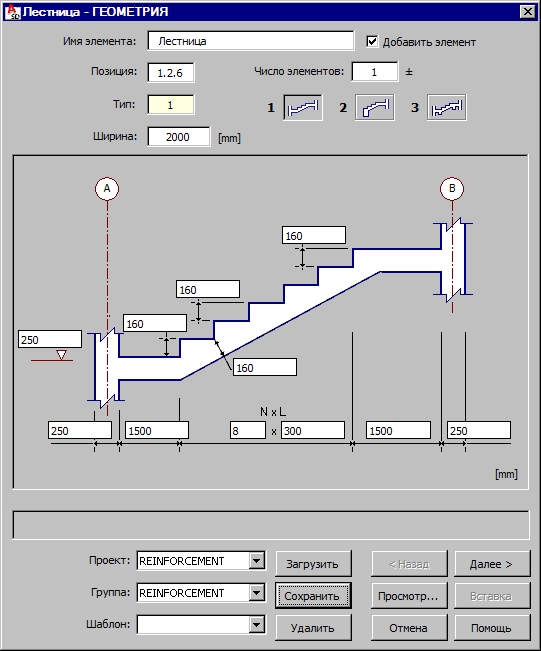

Открывается такое диалоговое окно.

В верхней части диалогового окна находится следующая информация:

• имя железобетонного элемента конструкции (лестницы);
• номер позиции;
• число созданных элементов (лестниц) – это количество включаются в стальную спецификацию;
• схема лестниц; доступны следующие типы лестниц (номер вводится в редактируемом поле Тип):
  1. лестницы с площадками;
  2. лестницы с верхней площадкой;
  3. лестницы с подпорками;
• ширина лестничного пролета.

В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет размещен в диалоговом окне Диспетчер элементов.

При выборе геометрии лестницы, необходимо задать значения размеров; число размеров зависит от выбранной схемы лестницы. Схематичный чертеж лестницы отражает выбранную схему.

На схематическом чертеже лестницы можно добавлять описание осей конструкции (обычно, вводятся буквы A и Б – эти значения редактируются) и нулевую отметку (отметку левой площадки).

Прим.: Если поля с описанием осей конструкции или поле, содержащее отметку отсчета, пустые, то эти параметры не создаются на чертеже лестницы.

После определения всех геометрических характеристик нажимают на кнопку Далее, тогда открывается диалоговое окно Лестница. Армирование. Примечание: содержание диалогового окна Лестница. ГЕОМЕТРИЯ зависит от выбранной схемы лестницы.
