Опция позволяет выполнять раскладку арматурных стержней на плоских контурах (например, стены или ЖБ плиты). Опция доступна:
- в меню: Армирование > Раскладка по поверхности - стержни;
- из ленты: ASD - Железобетон > Определение арматуры > Раскладка по поверхности. Стержни;
- на панели инструментов: Назначение - стержни > Раскладка по поверхности. Стержни
; - командная строка: RBCR_DEF_BAR_SURF.

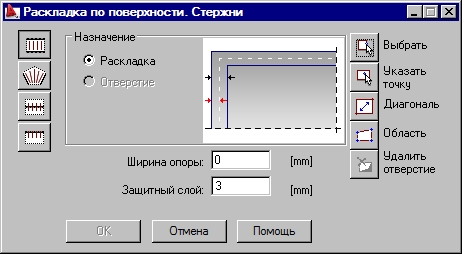

При выборе данной команды открывается такое диалоговое окно.
При создании раскладки программа генерирует контур объекта (например, плита, стена с опорами) Он создается как закрытый внешний контур. В заданном контуре могут быть введены такие объекты, как опоры или не опирающиеся края. Кроме того, пользователь может задать (удалить) отверстие в определяемой области.
Имеются две причины для задания ширины опор.
- Контур, в пределах которого должна быть расставлена арматура, является внешним контуром плиты или стены. Задание ширины опоры моделирует опору (стену). В пределах опоры арматура не раскладывается.
- После определения ширины опоры программа автоматически определяет консоли. При определении арматуры над опорами (раскладка B или C) они распознаются автоматически.
Диалоговое окно можно разделить на три основные части:
- На левой стороне находятся четыре иконки, которые определяют тип раскладки (тип области):
- Раскладка A – поверхностная раскладка стержней в пределах заданного контура (например, пролет плиты или стены);
- Раскладка B – поверхностная раскладка стержней над промежуточной опорой (по отношению к оси опоры);
- Раскладка C - поверхностная раскладка стержней над крайней опорой (вдоль края опоры);
- Раскладка D – поверхностная раскладка стержней в пределах заданного контура (область раскладки задается, как в раскладке A, в то же время стержни раскладываются радиально (веерообразно) между обоими краями). - Средняя часть диалогового окна включает параметры, которые являются необходимыми при определении выбранного типа раскладки.
- Раскладка A
Верхняя часть диалогового окна содержит опции, используемые для определения раскладки арматуры или отверстия(ий) Кроме того, дополнительно имеются поля редактирования, которые позволяют назначать значения ширины опоры и защитный слой.
При назначении контура раскладки арматуры, опция Отверстие недоступна, а опция Раскладка активна и выбрана. Как только определение контура закончено, и выбрана опция Oтверстие, то опция Раскладка становится недоступной, и можно определить границы отверстия в пределах ранее созданного контура. Пользователем может быть свободно определено множество отверстий;
- Раскладка B
В средней части диалогового окна доступны следующие опции:
o поле редактирования для задания ширины опоры;
o поле редактирования для задания величины выпуска арматуры за пределы опорной поверхности (в обоих направлениях).
- Раскладка C
В средней части диалогового окна доступны следующие опции:
o поле редактирования для определения защитного слоя арматуры;
o поле редактирования для определения ширины опоры;
o поле редактирования для определения значения выпуска арматуры за пределы лицевой поверхности.
- Раскладка D
Формирование зоны раскладки выполняется так же, как при раскладке A, принимая, что радиальная раскладка выполняется в одной зоне. Стержни раскладываются радиально (веерообразно) между обоими краями. Шаг стержней принимается постоянным на одной линии (называемой линией раскладки).
- Раскладка A
- На правой стороне диалогового окна находятся несколько иконок, которые позволяют назначать режим графического определения расстановки. Число иконок зависит от выбранного типа поверхностной раскладки.
- Раскладка A
- Выбрать (непосредственный выбор области: прямоугольной, многоугольной, окружности или указание на существующую область). Командная строка.
Выберите объект
Направление раскладки
Выбор / 2Точки
где:
Выберите объект – надо указать объект, определяющий контур области раскладки;
Выбор – указывают сторону контура, определяющую направление раскладки;
2Точки – указывают 2 точки, которые определяют направление раскладки.
– Указать точку (указывают внутреннюю точку закрытой области; в результате этого действия определяется контур области). Командная строка.
Укажите внутреннюю точку объекта
Направление раскладки
Выбор / 2Точки
где:
внутренняя точка объекта – это точка, расположенная в пределах объекта, определяющего контур;
Выбор – указывают сторону контура, определяющую направление раскладки;
2Точки – указывают 2 точки, которые определяют направление раскладки.
- Диагональ (создается прямоугольная область, определяемая диагональю) Командная строка
Первый угол
Второй угол
Направление раскладки
Выбор / 2Точки
где:
первый, второй угол – это углы, которые определяют противоположные вершины прямоугольника, образующего контур;
Выбор – указывают сторону контура, определяющую направление раскладки;
2Точки – указывает 2 точки, которые определяют направление раскладки.
- Область (определяет закрытую область с помощью ломаной линии) – в этом режиме могут быть определены опоры с различными значениями ширины на краях контура. Командная строка.
Первая точка
Следующая точка [Назад/Защитный слой / Ширина опоры/Выбор]
Направление раскладки
Выбор / 2Точки
где:
первая, вторая и все последующие точки – это вершины полигона, образующего контур;
защитный слой – защитный слой отдельно по каждому краю контура;
ширина опоры – ширина опоры отдельно по каждому краю опоры;
выбор – указывают сторону контура, определяющую направление раскладки;
2Точки – указывает 2 точки, которые определяют направление раскладки.
– Удалить отверстие (удаляет ранее созданный контур отверстия) - Раскладки B и C - Выбор (выбирается непосредственно один край контура, заданный как линия или опора);
Командная строка
Выберите опору
Продолжить или изменить [Сторона / Ширина опоры / Первый выступ / Второй выступ],
где:
выберите опору – указывает на линию, обозначающую опору плиты или стены;
сторона – определяет, на какой стороне опоры должна быть расположена арматура (относится к раскладке С);
ширина опоры – задает значение ширины опоры;
первый и второй выступ – определяет значение выступа на обеих сторонах опор (для раскладки C – на одной стороне опоры);
- 2 Точки (указывает две точки, определяющие ось прямолинейной опоры). Командная строка.
Выберите первую точку
Выберите вторую точку или [Сторона / Ширина опоры / Первый выступ / Второй выступ],
где:
первая и вторая точка – это первая и вторая точка линии, обозначающей опору плиты или стены;
сторона – определяет, на какой стороне опоры должна быть расположена арматура (относится к раскладке С);
ширина опоры – задает значение ширины опоры;
первый и второй выступ – определяет значение выступа на обеих сторонах опор (для раскладки C – на одной стороне опоры);
Кроме того, для раскладки C должно быть определено, на какой стороне опоры должна быть расположена арматура.
В диалоговом окне, пользователь задает размеры (кроме защитного слоя и ширины опоры) определяющие, как далеко арматура выходит за пределы опорной поверхности. Может быть выбрана одна или большее количество опор.
- Раскладка D
Перечень иконок, находящихся на правой стороне диалогового окна, такой же, как для раскладки A.
Командная строка
Направление раскладки [Выбор / 2Точки]
первый край
второй край
положение линии раскладки (когда задается положение описания),
где:
направление раскладки:
2 точки – после указания точек программа рисует линию, соединяющую эти точки, которая одновременно является линией раскладки; стержни раскладываются радиально (‘веерообразное’ расположение) между обоими краями, пересекаемыми данной линией;
выбор – указываются две границы; как только они выбраны, программа вычерчивает линию, соединяющую центры этих границ, которая одновременно является линией раскладки стержней;
первый, второй края – линии, ограничивающие радиальную (веерообразную) раскладку;
положение линии раскладки – размерная линия описания раскладки, которая показывает шаг стержней по линии раскладки.

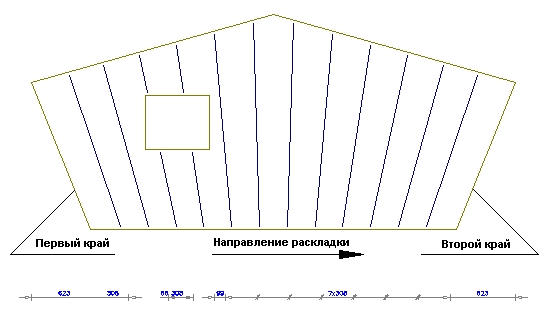

Ниже представлены элементы, необходимые для задания радиальной (‘веерной”) раскладки, как пример контура с раскладкой.
Нажимают на кнопку ОК, открывается диалоговое окно Армирование. Определение и детализация.
- Раскладка A
