Ленточный фундамент. Геометрия

Типовая конструкция используется для создания геометрии и армирования ленточного фундамента. Для этого выбирают опцию:

• в меню: Армирование > Элементы конструкции - армирование > Ленточный фундамент;
• на панели инструментов: ASD - Элементы конструкции > Элементы конструкции - армирование > Ленточный фундамент;
• на панели инструментов: Элементы конструкции - армирование > Ленточный фундамент ;

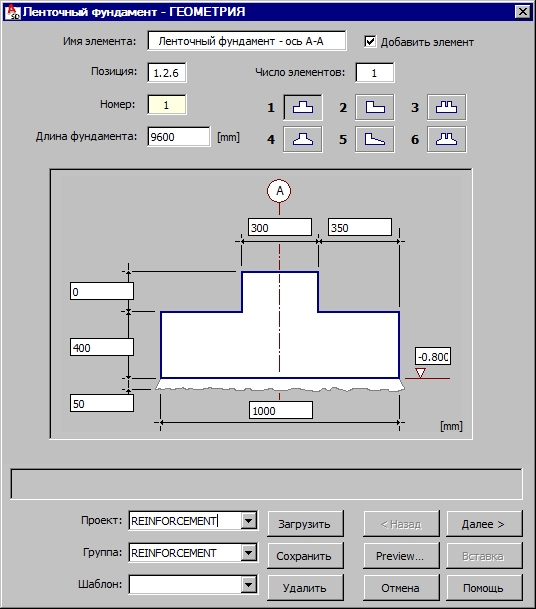

Появится следующее диалоговое окно:

В верхней части диалогового окна находится следующая информация.

• Имя железобетонного элемента конструкции (ленточного фундамента).
• Номер позиции.
• Число создаваемых элементов ленточного фундаменто – это количество учитывается в спецификации стали.
• Форма поперечного сечения ленточных фундаментов; доступны следующие формы (номер вводится в редактируемое поле Номер):
  1. прямоугольного сечения;
  2. прямоугольного сечения;
  3. прямоугольного сечения как база под две колонны;
  4. трапецеидального сечения;
  5. трапецеидального сечения;
  6. трапецеидального сечения как база под две колонны.
• Длина ленточного фундамента.

В верхней части диалогового окна находится опция Добавить элемент. Имя (то, которое вводится в поле Имя элемента) добавляется на закладку Модель в диалоговом окне Инспетор объектов, а элемент (группа арматурных стержней) прописывается в диалоговом окне Диспетчер элементов.

При выборе геометрии ленточного фундамента, необходимо задать значения размеров основания и столба присоединенной колонны. Схематичный чертеж ленточного фундамента отражает выбранную форму фундамента и колонны.

Кроме того, на схематичном чертеже ленточного фундамента могут быть даны другие два параметра:

• описание осей конструкции (обычно, буквой А или А и В обозначается одно направление и цифрой 1 второе направление - эти значения редактируемые);
• уровень отсчета ленточного фундамента.

Прим.: Если поля с описанием осей конструкции или поле, содержащее отметку отсчета, пустые, то эти параметры не создаются на чертеже ленточного фундамента.

После определения геометричсесих характеристик ленточного фундамента, нажимают на кнопку Далее и переходят на закладку Армирование.
