Армирование поперечного сечения сваи

Данная опция определяет геометрические характеристики железобетонной сваи, а также ее поперечное и продольное армирование. Опция доступна:

• в меню: Армирование > Элементы конструкции > Элементы конструкции - армирование > Свая;
• из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Свая;
• на панели инструментов: Элементы конструкции - армирование > Свая.

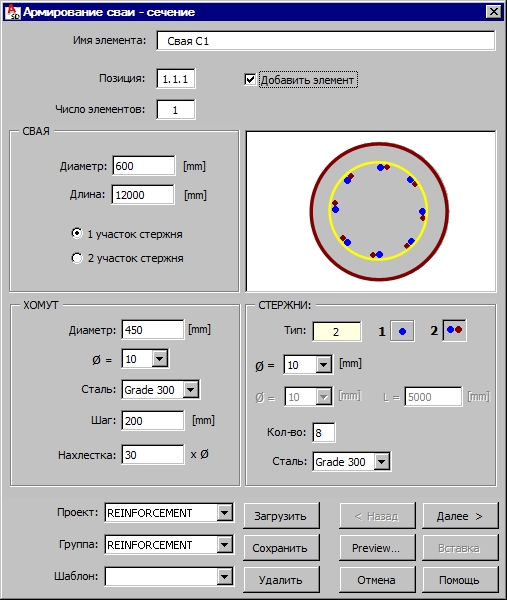

Появится следующее диалоговое окно:

Отображается следующая информация:

• имя железобетонного элемента конструкции (железобетонная свая)
• номер позиции
• число созданных элементов (свай) – это количество влияет на спецификацию стали;

В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет показан в диалоговом окне Диспетчер элементов.

Поле СВАЯ содержит опции, позволяющие задавать геометрические характеристики железобетонной сваи:

• длина сваи
• диаметр поперечного сечения сваи.

Решается, сколько участков имеет свая 1 или 2. Это зависит от конструктивных условий, связанных с длиной сваи (если длина сваи превышает длину арматурных стержней, то выбираются два участка); продольная арматура на двух участках соединяется через нахлестку, при попадании в зону нахлестки поперечной арматуры уменьшается ее шаг.

В нижней части диалогового окна задаются параметры арматуры: для хомутов задаются следующие параметры:

• диаметр хомута;
• диаметр арматурного стержня f;
• класс стали;
• шаг стержней;
• длина нахлестки хомута, которая может быть задана двумя путями:

  o передачей нескольких с арматурными диаметр стержня (например, 30 * F)

  o заданием длины нахлестки арматуры; для этого в поле Нахлестка вводится знак (=), и затем вводится значение ее длины (при вводе длины нахлестки, цвет редактируемого поля изменяется на синий – см. рисунок ниже).



для продольной арматуры задаются следующие параметры:

• выбирается тип армирования:

  1 - простые стержни;

  2 - двойные стержни определенной длины;

• диаметр стержня f (для второго типа армирования, задаются диаметры стержней и длина дополнительных стержней);
• число продольных стержней в поперечном сечении сваи;
• класс стали.

После определения поперечных размеров сваи и арматуры в поперечном сечении нажимают на кнопку Далее и переходят на закладку Армирование сваи.
