Типовая конструкция используется для создания геометрии и армирования свайного ростверка. Опция доступна:
- в меню: Армирование > Элементы конструкции - армирование > Свайный ростверк;
- из ленты: ASD - Элементы конструкции > Элементы конструкции - армирование > Свайный ростверк;
- на панели инструментов: Элементы конструкции - армирование > Свайный ростверк
.

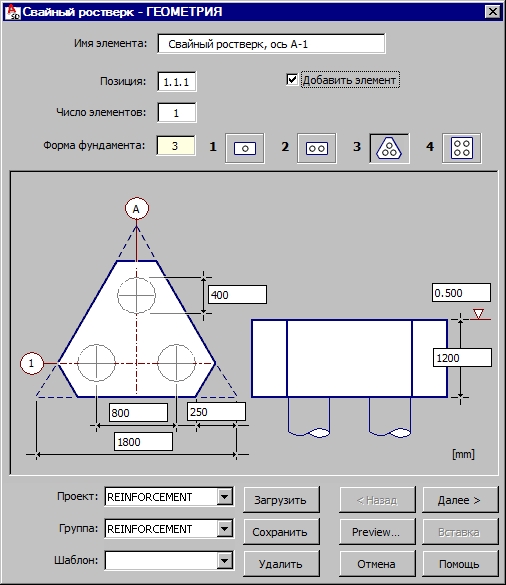

Появится следующее диалоговое окно:
В верхней части диалогового окна находится следующая информация:
- имя железобетонного элемента конструкции (свайный ростверк)
- номер позиции
- число созданных элементов (свайных ростверков) – это количество учитывается в спецификации стали
- схема свайного ростверка; доступны следующие типы свайных ростверков (номер вводится в редактируемое поле Форма фундамента):
1 -
ростверк с одной сваей; 2 -
ростверк с двумя сваями; 3 -
ростверк для трех свай (геометрия основана на равностороннем треугольнике с возможностью обрезки углов); 4 -
оголовок сваи для четырех свай (квадрат).
В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет отображаться в диалоговом окне Диспетчер элементов.
При выборе геометрии ростверка, необходимо задать значения размеров; число размеров зависит от выбранной схемы ростверка. Схематичный чертеж свайного ростверка отражает выбранную схему.
Здесь же можно добавить описание осей конструкции (обычно, вводятся буква A и цифра 1 – эти значения редактируемые), а также нулевая отметка (отметка верха свайного ростверка) на схематический чертеж свайного ростверка.
После определения всех геометрических характеристик гажимают на кнопку Далее и переходят на закладу Свайный ростверк. Армирование.
