Для создания геометрии и армирования стаканного фундамента была использована типовая конструкция. Опция доступна:
- в меню: Армирование > Элементы конструкций - армирование > Стаканный фундамент;
- из ленты: ASD - Элементы конструкции > Элементы конструкции – армирование > Стаканный фундамент;
- на панели инструментов: Элементы конструкции - армирование > Стаканный фундамент
.

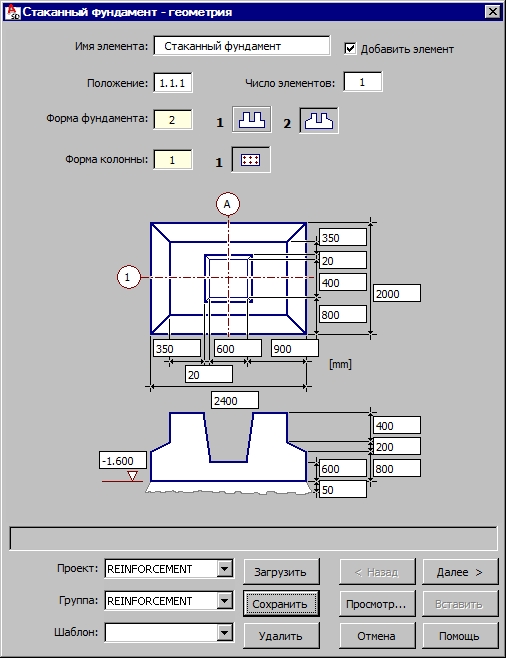

Появится следующее диалоговое окно:
В верхней части диалогового окна определяется следующая информация:
- имя стаканного фундамента;
- номер позиции;
- количество созданных элементов (стаканных фундаментов) - это число оказывает влияние на спецификацию арматуры;
- форма фундамента; доступны такие формы стаканных фундаментов (цифра вводится в редактируемое поле Форма фундамента):
-
прямоугольный; -
трапецеидальный;
-
- форма соединяемой колонны. Доступны следующие формы колонн (номер вводится в редактируемое поле Форма колонны):
-
колонная прямоугольного сечения.
-
В верхней части диалогового окна находится опция Добавить элемент. Имя, указанное в поле Имя элемента, добавляется на закладку Модель Инспектора объектов. Элемент (группа арматурных стержней) будет размещен в диалоговом окне Диспетчер элементов.
После выбора геометрии стаканного фундамента должны быть определены размеры фундамента, стенок его стакана и вставляемой колонны; схематичный чертёж стаканного фундамента подгоняется к выбранным формам фундамента, стенок его стакана и колонны.
Кроме того, на схематичном чертеже стаканного фундамента могут быть даны другие два параметра:
- описание осей конструкции (по стандарту, буква A вводится для обозначения одного направления, а цифра 1 – для другого, но эти величины редактируемы);
- нулевая отметка стаканного фундамента.
После определения размеров стаканного фундамента и нажатия на кнопку Далее, переходят на закладку Стаканный фундамент. Армирование фундамента.
