Если на закладке Раскосы в поле Выбор профиля выбрать профиль сплошного сечения (например, ROND 20), то в диалоговом окне Фахверковые связи появятся две дополнительные закладки: Прут и Муфта.

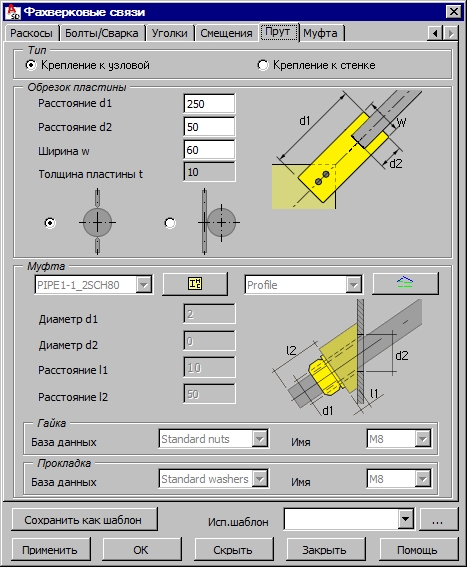

Закладка Прут
При помощью опций, расположенных в верхней части диалогового окна можно выбрать тип соединения: - прикрепление к узловой (фасонке); - прикрепление к стенке колонны;
- Крепление к узловой (фасонке).
Для трубных узлов необходимо задать следующие параметры (см. рис. ниже):
o расстояние d1 (длина пластины);
o расстояние d2;
o ширина пластины w;
o толщина пластины t – такая же толщина используется и для фасонок;
o положение прута относительно пластины.
- Крепление к стенке (колонны). Профиль и семейство определяются так.
- Профили, доступные в списке выбора, определяются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку
. При этом открывается диалоговое окно Список профилей, где можно взять нужный профиль. - Семейства профилей, которые доступны в списке выбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, где можно выбрать нужное семейство.
Параметры муфты:- диаметры d1 и d2;
- расстояния l1 и l2;
- параметры гайки и шайбы.
- Профили, доступные в списке выбора, определяются в диалоговом окне Список профилей. Чтобы добавить профиль к списку доступных, нажимают на кнопку

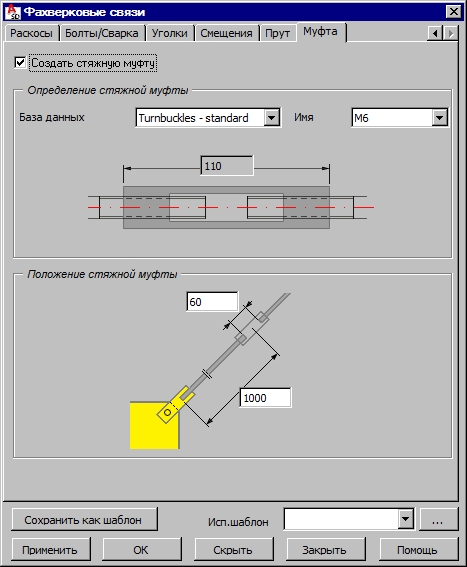

Закладка Муфта.
Если опция Создать стяжную муфту отключена, то это значит, что муфта не будет создана. Данная опция позволяет создавать муфту и определять параметры узла.
Параметры муфты:
- база данных;
- имя (тип);
- положение (размеры, определяющие положение стяжной муфты).
Внизу диалогового окна расположены следующие кнопки:
- Применить – определенные фахверковые связи генерируются на чертеже, диалоговое окно не закрывается; это позволяет проверить, были ли связи созданы правильно;
- OK – связи генерируются, окно закрывается;
- Скрыть – диалоговое окно исчезает с экрана; чтобы восстановить его на экране, на клавиатуре нажимают на клавишу Esc;
- Закрыть – диалоговое окно закрывается, но фахверковые связи не генерируются.
