Здесь можно определять составные балки.
Опция доступна:
- в меню: Сталь > Составная балка > Балка;
- из ленты: ASD - Модель > Элементы > Балка;
- на панели инструментов: Составная балка > Балка
.

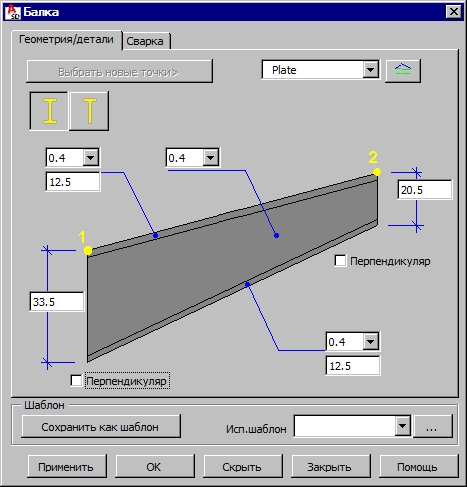

Точка 1 – это начальная точка составной балки (эта точка будет создана на чертеже первой), а точка 2 – это её конечная точка. Обе точки расположены на верхней полке балки (посередине ширины полки).
В верхней части диалогового окна имеется кнопка Выбрать новые точки >, при помощи которой определяется новое положение создаваемой балки.
Балка передвигается из предыдущего положения в новое.
- двутавр;
- тавр;
Элементы в составной балке:
- для двутавров - 3 пластины (стенка, верхняя и нижняя полки) и заводские сварные швы;
- для тавров - 2 пластины (стенка и нижняя полка);

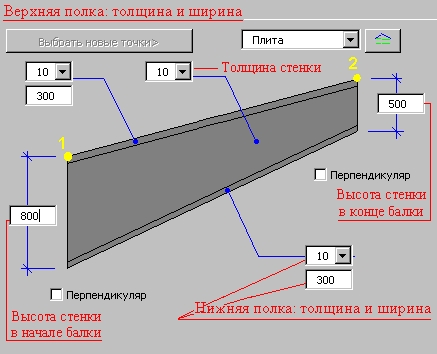

На рисунке ниже показаны величины, которые могут быть определены в этом диалоговом окне:
- толщина и ширина верхней полки (эти величины постоянные по всей длине балки);
- толщина и ширина нижней полки (эти величины постоянные по всей длине балки);
- толщина стенки (эта величина постоянная по всей длине балки);
- высота стенки в начале и в конце составной балки (способ создания зависит от опции Перпендикуляр).
В этом окне может быть выбрано семейство деталей. Семейства деталей, находящиеся в списке подбора, создаются в диалоговом окне Диспетчер семейств. Чтобы добавить семейство в список доступных, нажимают на кнопку
. При этом открывается диалоговое окно Диспетчер семейств, откуда берут нужное семейство.
Начало и конец балки можно создать, используя следующие два метода.

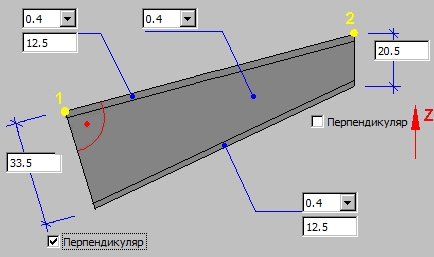

- При включении опции Перпендикуляр (в начале или в конце балки) стенка и нижняя полка балки в её начале и в конце устанавливаются в плоскости перпендикулярной линии, определяемой точками P1 и P2, расположенными на верхней полке балки – см. рис. ниже, на нём показан тот случай, когда опция Перпендикуляр включена для начала составной балки, например, для точки 1.
- Если опция Перпендикуляр выключена (в начале или в конце балки), то края стенки и полок в начале или в конце балки параллельны оси Z местной системы координат – см. рис. ниже, на котором показан тот случай, когда опция Перпендикуляр выключена для конца составной балки, например, для точки 2.
После того, как здесь будут определены все необходимые параметры, можно переходить на закладку Сварка.
