Ручное позиционирование

Опция позволяет присваивать позиции вручную.

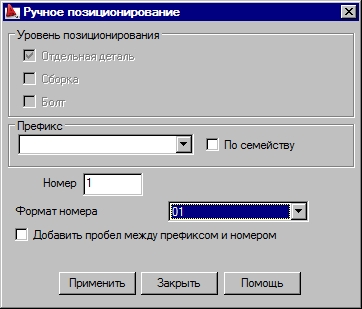

Диалоговое окно Ручное позиционирование доступно:

• в меню: Сталь > Позиции > Назначить позицию;
• из ленты: ASD - Модель > Позиционирование > Назначить позицию;
• на панели инструментов: Главная > Назначить позицию ;
• командная строка: RBCS_MANUALPOS.

Опции данного окна такие же, как и для автоматического позиционирования. Подробно об этих опциях см. описание закладки Главная диалогового окна Автопозиционирование.

Для того чтобы выполнить операцию ручного назначения позиций, необходимо:

1. выбрать элемент или несколько одинаковых элементов;
2. в данном окне определить следующее:
   • уровень позиционирования;
   • метку позиции (префикс, номер и формат номера – см. описание позиции;
3. нажать на кнопку Применить.

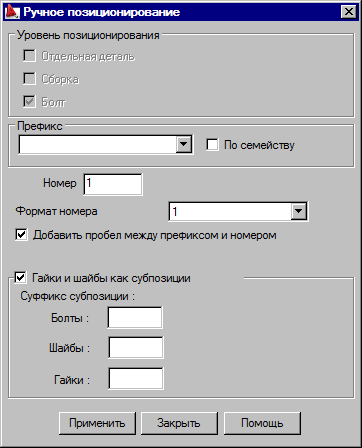

Если выбран болт (или несколько болтов), то диалоговое окно примет вид, показанный на рисунке ниже.

Здесь появляется дополнительная опция Шайбы и гайки как субпозиция. Подробно об этой опции можно найти в описании закладки Нумерация при автоматическом позиционировании.

Прим.: При назначении позиции вручную принимаются во внимание только основные критерии распознавания элемента. Критерии, определённые пользователем, доступны только в случае автоматического позиционирования.

Позицию можно изменять в любой момент при работе в программе Autodesk AutoCAD Structural Detailing с помощью опции Свойства объекта в диалоговом окне Инспектор объектов.

См. также:

Проверка позиции
