Окно просмотра данных

Базовый интерфейс для просмотра и редактирования таблиц внешних баз данных в программе.

Способы доступа

БДСВЯЗЬ «Просмотр данных» «Просмотреть внешнюю таблицу», «Редактировать внешнюю таблицу», «Просмотреть связанную таблицу» или «Редактировать связанную таблицу» (открывается диалоговое окно, в котором можно выбрать таблицу базы данных для открытия).

Кнопки Диспетчера подключения к БД Выберите в Диспетчере подключения к БД шаблон связи, шаблон метки или таблицу и нажмите «Просмотреть таблицу» или «Редактировать таблицу».

Щелкните правой кнопкой мыши шаблон связи или таблицу базы данных в окне "Диспетчер подключения к БД" и выберите "Просмотреть таблицу" или "Редактировать таблицу"

щелкнуть правой кнопкой мыши на шаблоне связи или таблице базы данных в окне Диспетчера подключения к БД. Двойной щелчок шаблона связи, не имеющего связей, созданных на соответствующем этому шаблону чертеже, открывает диалоговое окно "Шаблон связи". Таблица базы данных открывается или в режиме редактирования, или в режиме "Только чтение", что определяется параметрами подключения к базе данных, заданными во вкладки "Система" диалогового окна "Настройка".

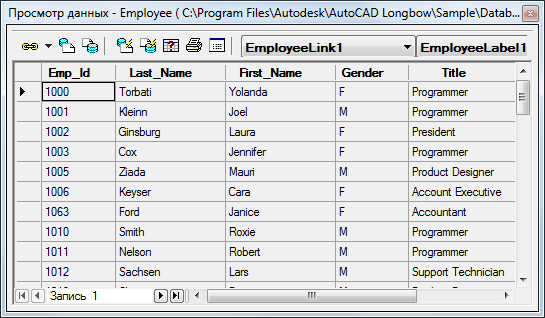

В окне просмотра данных отображается содержимое записей выбранной таблицы БД. В окне просмотра данных содержится набор кнопок, окно таблицы для просмотра и редактирования записей и навигационная панель для перелистывания записей в окне. После открытия окна просмотра данных в строку меню добавляется меню "Просмотр данных". Нажав правую кнопку мыши на строке заголовка и выбрав в контекстном меню соответствующий параметр можно задать для окна просмотра данных возможность его закрепления или прикрепления якорем.

Внешний вид окна просмотра данных управляется системными настройками компьютера, для изменения которых используется Панель управления Windows. Текст в ячейках выводится цветом, заданным для текста в окне. Если таблица базы данных открыта только для чтения, фон ячеек имеет цвет, заданный для фона трехмерных объектов (по умолчанию — светло-серый). Если таблица открыта для редактирования, фон ячеек имеет цвет, заданный для фона окна (по умолчанию — белый). Текст и фон выделенных ячеек показываются цветами, заданными в системе для выделенных элементов.

Список параметров

В окне просмотра данных имеются следующие компоненты.

Кнопки окна просмотра данных

Позволяют создавать связи, просматривать связанные записи и графические объекты.

Связь

Создание связи между выделенной строкой (строками) таблицы базы данных и одним или несколькими графическими объектами. В окне просмотра данных по выбранным шаблонам связи и метки можно создать связь и, если необходимо, метку. Для того чтобы задать текущий режим создания связей, следует нажать кнопку "Параметры связей и меток". Доступны три режима:

Связь: Создаются связи с одним или несколькими графическими объектами; метки при этом не образуются. Если в текущем чертеже уже имеются выбранные объекты, создаются связи с каждым из них. Если выбранных объектов нет, программа предлагает указать, к каким объектам должны присоединяться связи.
Создавать свободные метки: Создание свободной метки, не относящейся к какому-либо графическому объекту. Точки вставки меток указывает пользователь.
Создать прикрепленную метку: Создаются связи с одним или несколькими графическими объектами и соответствующие метки. Если в текущем чертеже уже выбраны объекты, создаются связи с каждым из них. Если выбранных объектов нет, программа предлагает указать, к каким объектам должны присоединяться связи.

Просмотр связанных объектов в чертеже

Выбор графических объектов текущего чертежа, связанных с выделенной в окне просмотра данных строкой или строками.

Просмотр связанных записей в окне просмотра данных

Выделение в окне просмотра данных тех записей, которые связаны с выбранными графическими объектами чертежа.

Автопросмотр связанных объектов в чертеже

Автоматический выбор связанных графических объектов текущего чертежа при выделении какой-либо записи окна просмотра данных.

Автопросмотр связанных записей в окне просмотра данных

Автоматическое выделение связанных записей в окне просмотра данных при выборе графических объектов текущего чертежа.

Печать окна просмотра данных

Печать содержимого окна просмотра данных активным в настоящий момент системным принтером Microsoft^® Windows^®.

Параметры окна просмотра данных и запросов

Вызов диалогового окна "Параметры окна просмотра данных и запросов", параметры которого задают порядок взаимодействия и отображения связанных записей окна просмотра данных и графических объектов текущего чертежа.

Запрос, возврат к запросу, возврат к выбору по связи

Вызов одного из диалоговых окон "Новый запрос", "Редактор запросов" или "Выбор по связи" в зависимости от способа открытия окна просмотра данных. Если окно просмотра данных было открыто для просмотра или редактирования таблицы БД, кнопка носит название "Запрос" и вызывает диалоговое окно "Новый запрос". Если окно просмотра данных было открыто для просмотра результатов запроса, кнопка носит название "Возврат к запросу" и осуществляет возврат к Редактору запросов. Если окно просмотра данных было открыто для возврата к результатам выбора по связи, кнопка носит название "Возврат к выбору по связи" и вызывает диалоговое окно "Выбор по связи".

Выбор шаблона связи

Создание нового или выбор имеющегося шаблона связи. На его основе создаются новые связи в текущем чертеже. Для создания нового шаблона связи нужно выбрать из списка значение "Новый шаблон связи", а затем нажать кнопку подменю "Связь".

Выбор шаблона метки

Создание нового или выбор имеющегося шаблона метки. На его основе создаются новые метки в текущем чертеже. Для создания нового шаблона метки нужно выбрать из списка значение "Новый шаблон метки", а затем установить в меню "Параметры связей и меток" текущим один из следующих пунктов: "Создавать свободные метки" или "Создавать прикрепленные метки". Если для выбранной таблицы базы данных в текущем чертеже не определен шаблон связи, открывается диалоговое окно "Новый шаблон связи".

Окно сетки просмотра данных

Здесь отображается подмножество записей таблицы базы данных. Выбор ячеек, записей и столбцов осуществляется с помощью следующих элементов интерфейса:

Заголовок столбца: Выделение всех ячеек данного столбца. Двойное нажатие кнопки мыши на заголовке столбца вызывает сортировку записей по возрастанию значений в нем. Повторное двойное нажатие на заголовке столбца вызывает сортировку записей по убыванию значений в нем.
Заголовок записи: Выделение отдельной записи. Двойной щелчок мышью на заголовке записи приводит к выбору всех связанных с ней графических объектов на чертеже.
Ячейка таблицы: Выделение содержимого данного поля записи. Двойное нажатие кнопки мыши на ячейке дает возможность отредактировать значение в ней.
Заголовок таблицы: Выделение всех ячеек таблицы. Двойное нажатие кнопки мыши на заголовке таблицы приводит к принятию всех изменений и закрытию окна просмотра данных.

Контекстное меню столбцов

Нажатие правой кнопки на заголовке столбца (или нескольких выделенных столбцов) открывает контекстное меню, состоящее из следующих пунктов.

Сортировка

Вызов диалогового окна "Сортировка", в котором можно задать до пяти критериев сортировки записей в окне просмотра данных.

Маленький треугольник в заголовке столбца указывает, что данные отсортированы по этому столбцу.

Скрыть

Скрытие всех выделенных столбцов в окне просмотра данных. Из таблицы столбцы при этом не удаляются.

Показать все

Показ всех ранее скрытых столбцов в окне просмотра данных. Опция доступна, только если в таблице имеются скрытые столбцы.

Заморозить

Фиксация всех выделенных столбцов так, чтобы они не перемещались при горизонтальной прокрутке. Опция доступна, только если выделены один или несколько смежных столбцов.

Освободить все

Отмена фиксации всех столбцов; после этого они начинают перемещаться при горизонтальной прокрутке. Опция доступна, только если в таблице имеются фиксированные столбцы.

Выровненный

Режим выравнивания данных в текущем столбце. Стандартный означает, что числовые данные выравниваются вправо, а все остальные влево. Названия других режимов (Влево, По центру и Вправо) в пояснениях не нуждаются.

Найти

Вызов диалогового окна "Поиск", с помощью которого можно найти требуемое значение в таблице. Поиск производится только в пределах выделенного столбца.

Заменить

Вызов диалогового окна "Замена", с помощью которого можно найти требуемое значение в таблице и заменить его на другое. Замена производится только в пределах выделенного столбца. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Контекстное меню ячеек

Нажатие правой кнопки на выделенной ячейке открывает контекстное меню, состоящее из следующих пунктов.

Просмотреть связанные объекты: Просмотр графических объектов текущего чертежа, связанных с выделенной записью базы данных.
Связь: Установка связи текущей записи с графическим объектом. В окне просмотра данных по выбранным шаблонам связи и метки можно создать связь и, если необходимо, метку. Пользователь может указать, что именно нужно создать (связь, свободную метку или прикрепленную метку), используя расположенное здесь же подменю "Параметры связей и меток".
Параметры связей и меток: Здесь выбирается режим создания связей. Пользователь указывает, что именно нужно создать (связь, свободную метку или прикрепленную метку) при выборе параметра "Связь!" этого же контекстного меню.
Найти: Вызов диалогового окна "Поиск", с помощью которого можно найти требуемое значение в таблице. Область поиска при работе функции "Найти" ограничивается тем столбцом, в котором находится выделенная в текущий момент ячейка.
Заменить: Вызов диалогового окна "Замена", с помощью которого можно найти требуемое значение в таблице и заменить его на другое. Область поиска при работе функции "Заменить" ограничивается тем столбцом, в котором находится выделенная в текущий момент ячейка. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Изменить: Изменение значения в выбранной ячейке. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Вырезать: Очистка текущей ячейки и перенос значения из нее в буфер обмена. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Копировать: Копирование значения из текущей ячейки в буфер обмена.
Вставить: Вставка в выделенную ячейку значения, хранящегося в буфере обмена. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Отменить: Очистка текущей ячейки. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.

Контекстное меню записей

Нажатие правой кнопки на заголовке записи (или нескольких выделенных записей) открывает контекстное меню, состоящее из следующих пунктов.

Просмотреть связанные объекты: Просмотр графических объектов текущего чертежа, связанных с выделенными записями базы данных.
Связь: Создание связи между выделенной строкой (строками) таблицы и одним или несколькими графическими объектами. В окне просмотра данных по выбранным шаблонам связи и метки можно создать связь и, если необходимо, метку. Пользователь может указать, что именно нужно создать (связь, свободную метку или прикрепленную метку), используя расположенное здесь же подменю "Параметры связей и меток".
Параметры связей и меток: Здесь выбирается режим создания связей. Пользователь указывает, что именно нужно создать (связь, свободную метку или прикрепленную метку) при выборе параметра "Связь!" этого же контекстного меню.
Копировать: Копирование выделенных записей в буфер обмена.
Удалить запись: Удаление выделенных записей. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Добавить запись: Добавление в конец таблицы новой записи с пустыми значениями полей. Опция доступна только для таблиц баз данных, открытых в режиме редактирования.
Снять все пометки: Снятие пометок с выделенных записей окна просмотра данных.

Контекстное меню заголовка таблицы

Нажатие правой кнопки мыши на заголовке таблицы (серой ячейке в ее левом верхнем углу) открывает контекстное меню, состоящее из следующих пунктов.

Принять: Сохранение всех сделанных изменений в таблице БД и закрытие окна просмотра данных. Опция доступна, только если таблица базы данных была открыта в режиме редактирования и пользователь изменил что-либо в ней.
Восстановить: Отмена всех изменений, сделанных в течение сеанса, и закрытие окна просмотра данных. Опция доступна, только если таблица базы данных была открыта в режиме редактирования и пользователь изменил что-либо в ней.
Показать все столбцы: Показ всех ранее скрытых столбцов в окне просмотра данных.
Освободить все столбцы: Отмена фиксации всех столбцов; после этого они начинают перемещаться при горизонтальной прокрутке.
Снять все пометки: Снятие пометок со всех записей окна просмотра данных.
Предварительный просмотр: Открытие окна предварительного просмотра подготовленного отчета.
Печать: Вывод содержимого окна просмотра данных на системный принтер Windows.
Формат: Вызов диалогового окна "Формат", с помощью которого можно управлять представлением информации в окне просмотра данных.

Предварительный просмотр перед печатью

Загрузка в окно просмотра данных изображения, показывающего, как текущая таблица будет выглядеть в печатном виде. В этом режиме становятся не доступными все кнопки инструментов в окне просмотра данных. Навигационная панель также исчезает. Вызвать диалоговое окно можно любым из следующих способов:

Просмотр данных Предварительный просмотр

щелкнуть правой кнопкой мыши на заголовке таблицы в окне просмотра данных и выбрать "Предварительный просмотр".

Печать: Вызов системного диалогового окна "Печать".
Следующая: Вывод изображения следующей страницы таблицы базы данных.
Предыдущая: Вывод изображения предыдущей страницы таблицы базы данных.
Две страницы: Переключение между режимами показа одной и двух страниц. В режиме показа двух страниц имя кнопки заменяется на "Одна страница".
Увеличить: Увеличение изображения страницы так, чтобы можно было рассмотреть более мелкие детали.
Уменьшить: Уменьшение изображения страницы так, чтобы можно было видеть большую часть таблицы базы данных.
Закрыть: Выход из режима предварительного просмотра и восстановление таблицы в окне просмотра данных.
