Публикация чертежей проекта

Вывод чертежей на печать

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Печать проекта.
3. Выберите один или несколько чертежей для печати.
   Прим.: Также можно выбирать чертежи или папки в Диспетчере проектов: щелкните правой кнопкой мыши и выберите Публикация Печать проекта. Выбранные чертежи выделены в диалоговом окне "Выбрать чертежи для обработки".
4. Нажмите "ОК".
5. В диалоговом окне "Параметры и порядок пакетной печати" выберите вкладку "Лист" для печати.
6. Выберите устройство вывода.

   • Использовать файл конфигурации (.pc3): Щелкните, чтобы использовать существующий файла конфигурации плоттера (.pc3), введите имя файла или нажмите "Обзор" и выберите файл.

     Файл конфигурации плоттера содержит данные о драйвере и модели устройства, выходном порте, к которому подсоединено устройство, и различные параметры устройства.

   • Использовать вкладку "Лист" по умолчанию: Щелкните, чтобы использовать конфигурацию плоттера по умолчанию.

7. Выберите "Режим детальной конфигурации печати" для включения или отключения параметров, заданных в диалоговом окне "Параметры детальной конфигурации печати".
8. Нажмите "ВКЛ" или "ОТКЛ".
9. Задайте порядок вывода на печать:

   • OK: печать в выбранном порядке.

   • OK-В обратном порядке: печать в обратном порядке.

10. Нажмите "ОК" для сохранения всех открытых чертежей.
11. Нажмите "ОК" в проекте.

Если настройка основной надписи сопоставляет все значения AutoCAD Electrical PLOT с атрибутами, эти атрибуты обновляются при печати. Если атрибут имеет запрос, этот запрос используется в качестве префикса.

Например:

• Основная надпись назначает PLOTDATE (в формате MM:DD:YYYY) атрибуту DATE.
• Атрибут DATE имеет запрос "Date: ".
• Для печати, выполненной 1 января 2013 г., атрибуту будет присвоено значение "Date: 01/01/2013".

Публикация в PDF с гиперссылками

1. Обновите компонент и разместите стрелки перекрестных ссылок для проекта.
2. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
3. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
4. Выберите чертежи для публикации.
   Прим.: Также можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Публикация Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".

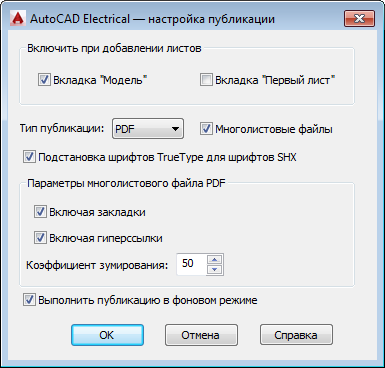

5. В диалоговом окне "Настройка публикации AutoCAD Electrical" выберите в качестве типа публикации PDF.
6. Проверьте многолистовой файл.
7. Проверьте, следует ли заменить шрифты SHX шрифтами TrueType.
   Прим.: Если в чертежах используются текстовые шрифты TrueType, текст доступен для поиска в файле PDF. Текстовые объекты, в которых используются шрифты SHX, отображаются как графические объекты и не доступны для поиска при выводе в файл PDF. Выберите этот параметр для вставки шрифтов TrueType вместо шрифтов SHX в выходном файле PDF, чтобы сделать текст доступным для поиска.
8. Установите флажок "Включить закладки".
9. Установите флажок "Включить гиперссылки".
10. Задайте коэффициент масштабирования для определения степени приближения к объекту в файле PDF, к которому выполняется переход. Введите значение от 1 до 100.

11. Нажмите кнопку "ОК".

    Откроется диалоговое окно "Публикация", в котором уже выбран многолистовой формат PDF.

12. Внесите необходимые корректировки.
13. Нажмите "Опубликовать".

Публикация в DWF

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
3. Выберите чертежи для публикации в файл DWF.
   Прим.: Также можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Публикация Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".
4. Выберите параметры настройки публикации.
5. Нажмите "ОК".
6. Нажмите "Опубликовать".

Публикация в Интернете

Создание веб-страниц HTML из чертежей, выбранных в активном проекте.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в Интернете.
   Прим.: Также можно выделить папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Публикация Публикация в Интернете. Выбранные чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".
3. В диалоговом окне "Публикация в Интернете" выберите папку для хранения файлов чертежей.
4. Выберите формат изображений.

   • DWF: файлы формата Design web format являются векторными представлениями файлов чертежей (.DWG).

     Прим.: DWF является рекомендованным форматом изображений, поскольку он поддерживает переход в чертеже по позиционным обозначениям компонентов или по списку описаний компонентов.

   • JPEG: файлы формата Joint Photographics Experts Group являются растровыми изображениями. Этот формат не рекомендуется использовать для больших файлов, содержащих текст.

   • PNG: файлы формата Portable Network Graphics представляют собой растровые файлы, подобные файлам JPEG, но формат PNG обеспечивает лучшее качество.

5. Нажмите "ОК".
6. Выберите чертежи для публикации в Интернете.
7. Нажмите "ОК".
8. Введите имя заставки проекта для веб-страницы.
9. Введите один или несколько заголовков для веб-страницы.
10. Выберите метод вывода изображений чертежей на веб-странице.
11. Нажмите "ОК".

12. При запросе задайте имя устройства вывода.

13. Нажмите клавишу Enter для выбора "Нет" в ответ на запрос о выборе печати в файл [Да/Нет]
14. Нажмите клавишу Enter для выбора "Нет" в ответ на запрос сохранения изменений параметров страницы [Да/Нет]
15. Нажмите клавишу Enter для выбора "Да" в ответ на запрос продолжения печати [Да/Нет]
