Основные свойства

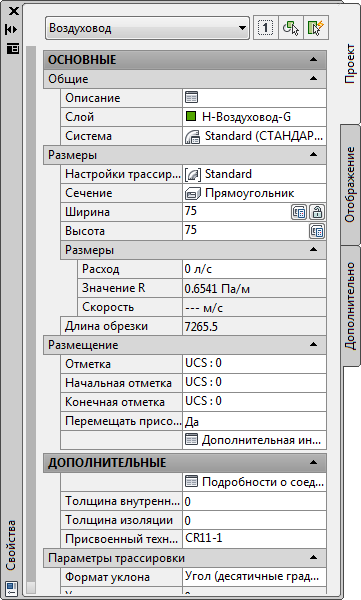

Изменение основных свойств воздуховода с помощью палитры "Свойства".

Основные свойства развернуты по умолчанию. В этих свойствах отображается последнее сохраненное значение.

Прим.: В представленных ниже таблицах свойства, имеющие отношение к типу присоединения "Фланец", помечены звездочкой (*), свойства, относящиеся к фитингам с врезками, помечены двумя звездочками (**), свойства, относящиеся к гибким воздуховодам, помечены тремя звездочками (***) и доступны только при изменении соответствующего объекта.

Общего назначения	Описание
Описание	Описание объекта (необязательно).
Слой	Задает стиль слоя, соответствующий выбранному объекту.
Система	Задает определение системы для выбранного объекта.

Размеры	Описание
Настройка трассировки	Задает настройку трассировки, соответствующую выбранному объекту воздуховода.
Форма	Определение формы выбранного объекта.
Размер	Задание размера, имеющегося в настройке трассировки для выбранного объекта. Существуют различные принятые по умолчанию параметры размеров в зависимости от выбранной формы. Овальный — "Ширина" и "Высота" Прямоугольный — "Ширина" и "Высота" Круглый — "Диаметр"
Калькулятор воздуховодов	Расчет размеров воздуховода на основе значений расхода, трения, шероховатости и плотности. Если форма является прямоугольной или овальной, необходимо зафиксировать один параметр размера для расчета другого. Прим.: Более подробные сведения см. в разделе "Калькулятор размеров воздуховодов".
Блокировка номинального диаметра (условного прохода)	Предотвращает редактирование номинального диаметра (условного прохода) во время внесения изменений на участке воздуховода.

Определение размера	Описание
Расход	Укажите расход выбранного объекта. Значение расхода считывается из присоединенного мульвидового блока МЕР. Если нет присоединенных мульвидовых блоков МЕР, значение будет равно нулю.
Трение	Отображает заранее заданное значение трения выбранного объекта (только для чтения). Значение трения считывается из выбранной системы воздуховодов.
Velocity	Задает определение системы для выбранного объекта.
Длина обрезки	Задает выводимое значение длины воздуховода.

Размещение	Описание
Уровень	Задает отметку объекта воздуховода.

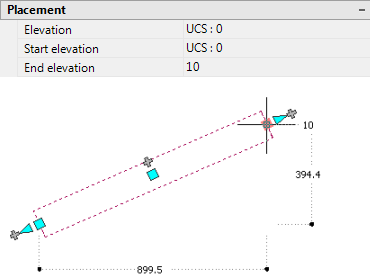

Начальная отметка Конечная отметка	Задает отметку в начальной и конечной точках сегмента воздуховода. Начальная и конечная отметки в палитре свойств
Перемещать присоединенные сегменты	Позволяет указывать, должны ли присоединенные сегменты воздуховода быть перемещены при изменении местоположения выбранного элемента (по умолчанию установлено "Да").
Дополнительная информация	Нажмите для открытия электронной таблицы "Местоположение". Прим.: Для получения дополнительной информации см. раздел "Изменение местоположения воздуховода или фитинга".

Трассировка	Описание
Формат *уклона	Отображает текущий формат уклона (не подлежит редактированию).
*Уклон	Задает значение уклона текущего сегмента воздуховода (не подлежит редактированию).
