Добавление короба или кабельного лотка с помощью ручек

1. Выберите короб или кабельный лоток и щелкните ("Добавить ручку"), чтобы нарисовать участок следующим образом:

   Чтобы начать построение участка от...	то...
   конца сегмента	щелкните в конце сегмента.

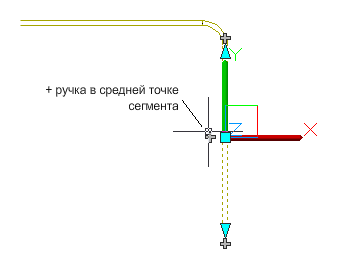

   средней точки сегмента	щелкните в средней точке сегмента. Для короба добавляется тройник или врезка, в зависимости от соединения, указанного в настройках трассировки.

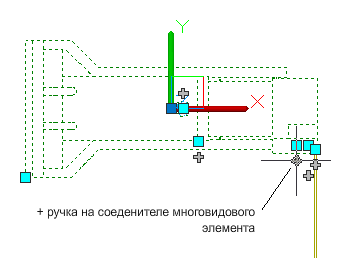

   Мультивидовой элемент	щелкните на соединении с мультивидовым элементом.

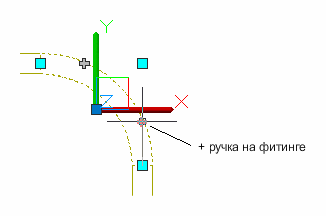

   фитинг	щелкните в направлении нового участка.

2. Для короба: на палитре свойств в области "Параметры трассировки" укажите способ трассировки для нового участка короба.
   • Если участок начинается от мультивидового блока МЕР, в разделе "Размеры" задайте систему и настройку трассировки.

     Новый участок наследует настройку трассировки и настройку системы присоединенного объекта.

   • Если перед указанием первого сегмента нового участка изменить номинальный диаметр (условный проход), будет вставлен переход.
   Совет: Если короб отсутствует в настройках трассировки короба, будет предложено подставить элемент, чтобы выполнить на листе вставку под соответствующим углом.
3. Для кабельного лотка: в диалоговом окне "Добавить кабельные лотки":
   • Если построение участка начинается от мультивидового элемента, укажите тип системы в поле "Система".
   • Если рисование участка начинается от сегмента или фитинга, новому участку назначается та же система.
   • Если перед указанием первого сегмента нового участка изменить размер, будет вставлен переход.
4. Укажите другие точки, определяющие геометрию разметки.
