Дополнительные свойства труб (режим изменения)

Описание свойств, доступных на вкладке "Проектирование" палитры свойств и используемых для изменения системы трубопроводов.

По умолчанию дополнительные свойства свернуты. Чтобы просмотреть дополнительные свойства, нажмите (Стрелка вниз).

Вкладка "Проектирование" разделена на два сектора: "Основные" и "Дополнительные".

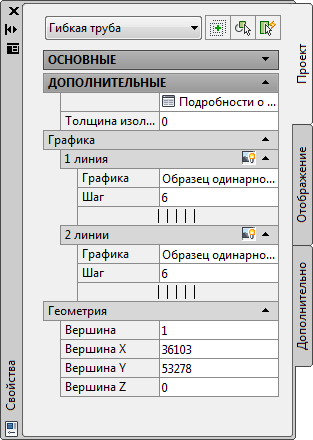

Дополнительные свойства (включает свойства гибких труб)

Прим.: В представленной ниже таблице свойства, имеющие отношение к компоновкам трубопроводов с уклоном, помечены звездочкой (*). Свойства, относящиеся к гибкому трубопроводу, помечены двумя звездочками (**) и доступны только в том случае, если добавляется гибкий трубопровод.

Характеристика	Описание
Подробности о соединениях	Нажмите для открытия электронной таблицы "Подробности о соединениях". Прим.: Дополнительные сведения приведены в разделе "Подробности о соединениях".
Якоря (для фитингов)	Щелкните на , чтобы открыть электронную таблицу "Якорь".
Толщина изоляции	Задает толщину изоляции текущего сегмента трубы
**Графика	Задает образец гибкой трубы
**Шаг	Задает значение шага для гибкой трубы
**Геометрия	Используется во время изменения компоновки гибкой трубы
