В этом упражнении создадим стиль набора кодов, который будет использоваться при назначении кодов статей расхода областям коридора и линейным объектам.
Стиль набора кодов применяет статьи расхода к кодам звена или точек, определяющих конструкции коридора. Стиль набора кодов позволяет использовать модель коридора для расчета количества в различных единицах измерения, например:
- Совокупная площадь или объем: для извлечения совокупных объемов замкнутых областей коридора примените к звеньям коридора коды статей расхода.
Звенья с кодами статей расхода используются для извлечения количественных значений площади или объема материалов, например асфальта, гравия или грунта, для данной статьи расхода.
- Линейные количественные значения: для извлечения линейных количественных значений вдоль характерной линии коридора примените коды статей расхода к точкам коридора.
Точки с кодами статей расхода используются для извлечения линейных количественных значений для таких материалов, как перила и бордюр.
- Детализированный учет: для извлечения детализированных количественных значений определенного элемента примените коды статей расхода к точкам коридора и используйте формулу для вычисления количества по длине характерной линии. Прим.:
Сведения о создании и применении формул статей расхода приведены в разделе Упражнение 7. Работа с формулами статей расхода.
Это упражнение является продолжением темы раздела Упражнение 3. Назначение кодов статей расхода элементам трубопроводной сети.
Создание стиля набора кодов
- Откройте чертеж Quantities-4.dwg, который находится в папке учебных пособий по чертежам.
Этот чертеж содержит площадку производственного объекта, которая состоит из проекции объекта здания, парковки и подъездных дорог.
- В области инструментов на вкладке "Параметры" разверните коллекцию "Общие"
"Универсальные стили""Стили наборов кодов". Щелкните правой кнопкой мыши "Все коды". Выберите команду "Копировать". - В диалоговом окне "Стиль набора кодов" на вкладке "Информация" для параметра "Имя" введите "Corridor Quantities" (Количественные характеристики коридора).
- На вкладке "Коды" в области "Звено" в строке "База" щелкните
. - В категории "Избранное" выберите "Идентификатор статьи расхода"30202-0600.
- Нажмите кнопку "ОК".
- Повторите шаги 4-6, чтобы применить коды статей расхода к следующим звеньям:
- Покрытие: 40920-1000
- Покрытие 1: 40930-0200
- Покрытие 2: 40310-3300
- Основание: 30202-0800
- Повторите шаги 4-6, чтобы применить коды статей расхода к следующей точке:
Верх_Бордюра: 60902-0800
- Нажмите кнопку "ОК".
Применение нового набора кодов к коридору и конструкции

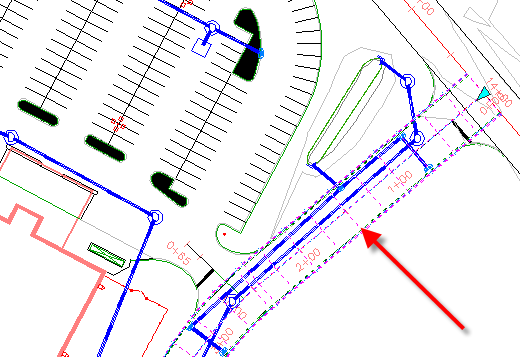

- Выберите коридор второстепенной дороги на чертеже. Щелкните правой кнопкой мыши. Выберите "Свойства".
- В палитре "Свойства" в разделе "Данные" выберите для параметра "Имя стиля набора кодов" значение "Corridor Quantities" (Количественные характеристики коридора).
- Нажмите Esc.
- На чертеже выберите базовую линию данной конструкции коридора. Щелкните правой кнопкой мыши. Выберите "Свойства".
- В палитре "Свойства" в разделе "Данные" выберите для параметра "Имя стиля набора кодов" значение "Corridor Quantities" (Количественные характеристики коридора).
- Нажмите Esc.
- Создайте коридор повторно.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Работа с отчетами о количествах.
