В этом упражнении производится создание заполнений профилированного объекта для заполнения открытых областей внутри группы объектов профилирования.
Заполнение профилированного объекта не имеет критериев, примененных к нему. Любая область, которая ограничена характерными линиями или линиями земельных участков и еще не является объектом профилирования, может быть преобразована в заполнение профилированного объекта. Использование заполнений профилированного объекта для заполнения отверстий в группе объектов профилирования обеспечивает правильное отображение горизонталей и возможность вычисления объема.
Это упражнение является продолжением раздела Упражнение 2. Профилирование от контура здания до поверхности.
Создание заполнения объекта профилирования
- На панели инструментов "Инструменты профилирования" в списке "Выбрать критерии профилирования" выберите Grade To Distance. Прим.:
Хотя заполнение не имеет критериев, его стиль профилирования выбирается из существующих критериев.
- Выберите
"Развернуть панель инструментов". - В списке "Стиль" выберите "Обочина".
Этот параметр определяет стиль профилирования, применяемый к заполнению.
- Нажмите
"Создать заполнение". - Щелкните мышью в области между проекцией объекта здания и характерной линией смещения (около правой стороны пандуса).
В этой области отображается ромб, обозначающий создание заполнения. В левом видовом экране обратите внимание на то, что заполнение объекта профилирования обеспечивает заполнение всей площади между двумя синими характерными линиями.
- На панели инструментов "Инструменты профилирования" в списке "Стиль" выберите Pad.
- Щелкните мышью внутри проекции объекта здания для создания заполнения с использованием стиля профилирования площадки.
- Нажмите клавишу ENTER для завершения команды.

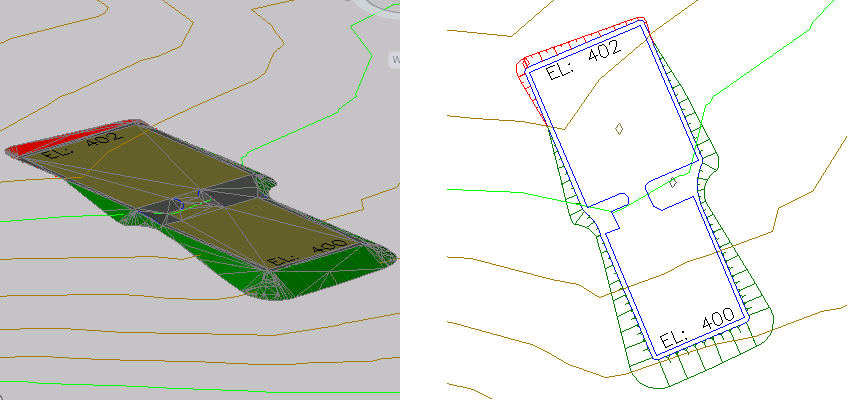

В левом видовом экране серая площадь представляет собой заполнения объекта профилирования, отображающее обочину. Площадь золотого цвета представляет собой заполнение объекта профилирования строительной площадки. Площади зеленого и красного цвета представляют собой профилирование откоса по поверхности.
В этом упражнении используется чертеж Grading-6.dwg с изменениями, внесенными в ходе выполнения предыдущего упражнения.
Для изучения следующего учебного пособия перейдите к разделу "Использование характерных линий для изменения профилирования".
