Для построения свободной S-образной группы "Переходная кривая - переходная кривая" (между двумя кривыми)
Добавляется свободная S-образная группа "Переходная кривая - переходная кривая" между двумя кривыми, которые имеют различные направления.

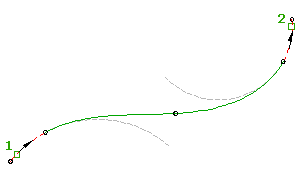

Две переходные кривые изогнуты в противоположных направлениях. Параметры и точки привязки переходных кривых вычисляются автоматически. При редактировании одной из кривых привязки (1, 2) группа ПК-ПК сохраняет касание.
По умолчанию две переходные кривые имеют равные длины и значения А. Оба значения можно изменить в процессе создания, задав пропорцию A1/A2 или L1/L2.
- Выберите трассу, щелкнув на ней мышью. Выберите
. - Выберите на панели "Инструменты компоновки трассы" команду
"Свободная S-образная переходная кривая - переходная кривая (между двумя кривыми)". В командной строке отображается текущее определение переходной кривой. Дополнительная информация об изменении используемого по умолчанию определения переходной кривой приведена в разделе "Работа с параметрами кривых и переходных кривых для трасс".
- Выберите предыдущий, затем последующий объекты, к которым должна быть добавлена переходная кривая.
- При необходимости введите значение отношения А1/А2 или выберите пункт "Длина" и введите значение отношения L1/L2. В противном случае значения А и длин переходных кривых будут равны. Прим.: Если кривые имеют одинаковое направление, применяется решение с составной переходной кривой. Введите "Да" в командной строке, чтобы принять решение, или "Нет", чтобы перезапустить команду. В случае пересекающихся или концентрических кривых решение невозможно.
Для добавления свободной S-образной группы "Переходная кривая - линия - переходная кривая" (между двумя кривыми, по длинам переходных кривых)
Между двумя кривыми добавляется составная S-образная группа "Переходная кривая - линия - переходная кривая" с заданными длинами переходных кривых.

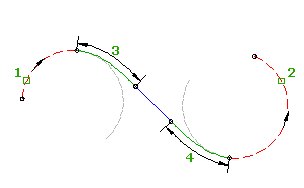

Две переходные кривые изогнуты в противоположных направлениях. Задайте длины переходных кривых (2, 3). Длина линии вычисляется автоматически. При редактировании одной из кривых привязки (1, 2) длины переходных кривых не изменяются.
При работе с этой командой можно задать параметры переходной кривой, но не длину линии. Длина линии вычисляется автоматически.
- Выберите трассу, щелкнув на ней мышью. Выберите .
- Выберите на панели "Инструменты компоновки трассы" команду
"Свободная S-образная переходная кривая-линия-переходная кривая (между двумя кривыми, по длинам переходных кривых)". В командной строке отображается текущее определение переходной кривой. Дополнительная информация об изменении используемого по умолчанию определения переходной кривой приведена в разделе "Работа с параметрами кривых и переходных кривых для трасс".
- Выберите предыдущий, затем последующий объекты, к которым должна быть добавлена переходная кривая.
- Укажите значение длины или значение А для входящей и исходящей переходных кривых.
Укажите новое значение или нажмите клавишу ENTER для принятия значения, отображаемого в командной строке.
- Если к трассе применены критерии проектирования, отображается минимальное значение для текущей проектной скорости.
- Если к трассе не применены критерии проектирования, отображается значение по умолчанию, заданное в разделе параметров кривых и переходных кривых.
Прим.: Если кривые имеют одинаковое направление, применяется решение с составной переходной кривой. Введите "Да" в командной строке, чтобы принять решение, или "Нет", чтобы перезапустить команду. Для случая концентрических кривых решение не существует.
Для добавления свободной S-образной группы "Переходная кривая - линия - переходная кривая" (между двумя кривыми, по длине линии)
Между двумя кривыми добавляется свободная S-образная группа "Переходная кривая - линия - переходная кривая" с заданной длиной линии.

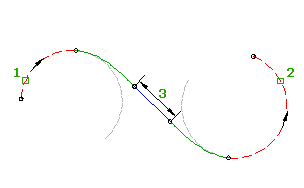

Две переходные кривые изогнуты в противоположных направлениях. Задайте длину линии (3). Длины переходных кривых вычисляются автоматически. При редактировании одной из кривых привязки (1, 2) длина линии не изменяется.
- Выберите трассу, щелкнув на ней мышью. Выберите .
- Выберите на панели "Инструменты компоновки трассы" команду
"Свободная S-образная переходная кривая-линия-переходная кривая (между двумя кривыми, по длине линии)". В командной строке отображается текущее определение переходной кривой. Дополнительная информация об изменении используемого по умолчанию определения переходной кривой приведена в разделе "Работа с параметрами кривых и переходных кривых для трасс".
- Выберите предыдущий, затем последующий объекты, к которым должна быть добавлена переходная кривая.
- Задайте длину линии.
