Добавляется фиксированная переходная кривая к концу фиксированного или плавающего объекта.

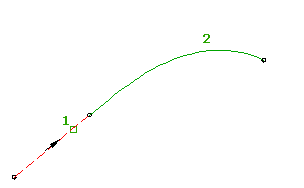

В зависимости от желаемого решения фиксированную переходную кривую можно определить с помощью различных параметров, которые невозможно изменить после создания кривой. При редактировании объекта привязки (1) определяющий параметр (2) не изменяется.
- Выберите трассу, щелкнув на ней мышью. Выберите
. - Выберите на панели "Инструменты компоновки трассы" команду
"Фиксированная переходная кривая". В командной строке отображается текущее определение переходной кривой. Дополнительная информация об изменении используемого по умолчанию определения переходной кривой приведена в разделе "Работа с параметрами кривых и переходных кривых для трасс".
- Выберите объект для начальной точки и направление.
- Задайте тип переходной кривой: составная, входящая, исходящая или точечная.
- Задайте направление кривой: по часовой стрелке или против часовой стрелки.
- Задайте начальный радиус путем выбора двух точек на чертеже или путем ввода значения в командной строке. Прим.: Если к трассе применены критерии проектирования, в командной строке отображаются минимальные значения радиуса и длины переходной кривой для текущей проектной скорости. Задайте новые значения или нажмите клавишу ENTER для принятия минимальных значений.
- В строке запроса выполните следующее: Укажите длину входящей переходной кривой или [У/уГол]. Укажите, требуется ли определить входящую переходную кривую или угол поворота.
- Задайте длину или начальный угол, указав две точки на чертеже или введя значение в командной строке.
- Задайте конечный радиус, указав две точки на чертеже или введя его значение в командной строке.
