Добавление фиксированных вертикальных кривых к профилям

Добавление фиксированной вертикальной кривой по трем точкам

Добавьте фиксированную вертикальную кривую путем задания трех точек прохождения.

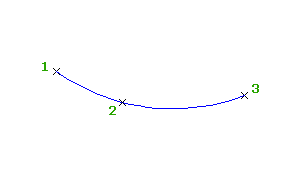

На рисунке показан фиксированный объект-кривая, проходящий из начальной точки 1 через указанные точки 2 и 3.

  1. Щелкните профиль. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  2. Выберите на панели Инструменты компоновки профиля команду Фиксированная вертикальная кривая (по трем точкам).
  3. Укажите начальную точку.
  4. Укажите вторую точку.
  5. Укажите конечную точку.

Добавление фиксированной вертикальной кривой по двум точкам и параметру

Задайте две точки прохождения и значение K или минимальный радиус.

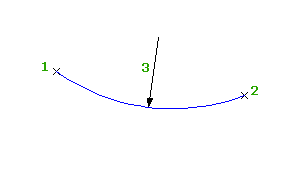

На рисунке показан фиксированный объект-кривая, определенная начальной точкой (1), конечной точкой (2) и минимальным радиусом (3):

  1. Щелкните профиль. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  2. Выберите на панели Инструменты создания компоновки профиля команду Фиксированная вертикальная кривая (по двум точкам и параметру).
  3. Укажите начальную точку.
  4. Укажите конечную точку.
  5. Выполните одну из следующих операций:
    • Для указания выпуклой кривой нажмите клавишу "ENTER".
    • Для задания вогнутой кривой введите "П" ("прогиб").
  6. Выполните одну из следующих операций:
    • Укажите значение K.
    • Для указания минимального радиуса параболической кривой введите "Р" ("радиус") и задайте значение радиуса.
      Прим.: Если профиль создан с использованием функции проектирования с учетом критериев, в командной строке отображается значение по умолчанию. Минимальные значения К при заданных проектных скоростях определены в файле критериев проектирования. На основе минимального значения К при текущей проектной скорости вычисляются минимальная длина кривой и радиус.

Добавление фиксированной вертикальной кривой путем задания объекта и точки прохождения

Добавьте плавающую вертикальную кривую путем задания присоединенного объекта и точки прохождения.

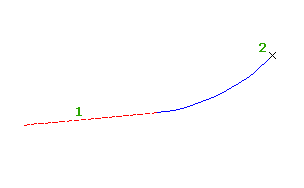

На рисунке показан фиксированный объект-кривая, проходящий от вставленного объекта (1) через точку прохождения (2):

  1. Щелкните профиль. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  2. Выберите на панели Инструменты создания компоновки профиля команду Фиксированная вертикальная кривая (от конца объекта, через точку).
  3. Выберите фиксированный или плавающий объект, к которому требуется присоединить кривую.

    Начальной точкой кривой является ближайшая конечная точка объекта. Начальным уклоном кривой является уклон в начальной точке.

  4. Укажите точку прохождения для кривой.

Добавление фиксированной вертикальной кривой путем задания двух точек и уклона в начальной точке

Добавьте фиксированную вертикальную кривую путем задания двух точек прохождения и уклона в начальной точке.

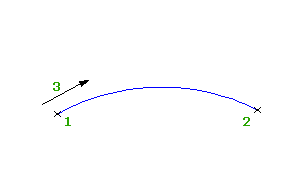

На рисунке показан фиксированный объект-кривая от начальной точки (1) до конечной точки (2) и уклон в начальной точке (3):

  1. Щелкните профиль. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  2. На панели Инструменты создания компоновки профиля щелкните Фиксированная вертикальная кривая (по двум точкам и уклону в начальной точке).
  3. Укажите начальную точку.
  4. Укажите конечную точку.
  5. Введите значение уклона в начальной точке.

Добавление фиксированной вертикальной кривой путем задания двух точек и уклона в конечной точке

Добавьте фиксированную вертикальную кривую путем задания двух точек прохождения и уклона в конечной точке.

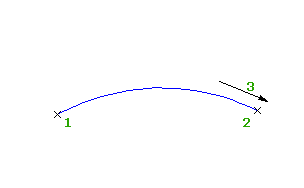

На рисунке показан фиксированный объект-кривая от начальной точки (1) до конечной точки (2) и уклон в конечной точке (3):

  1. Щелкните профиль. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  2. Выберите на панели Инструменты создания компоновки профиля команду Фиксированная вертикальная кривая (по двум точкам и уклону в конечной точке).
  3. Укажите начальную точку.
  4. Укажите конечную точку.
  5. Введите значение уклона в конечной точке.

Добавление фиксированной вертикальной кривой путем наилучшего вписывания

Добавьте фиксированный объект-кривую по трем точкам путем наилучшего вписывания в профиль. Можно определить объект наилучшего вписывания, используя ряд точек AutoCAD Civil 3D, существующие объекты или путем указания точек на экране.

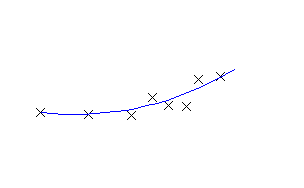

На рисунке показан фиксированный объект-вертикальная кривая, созданная методом наилучшего вписывания. Метки Х указывают точки данных, которые использовались для создания объекта.

Прим.: Каждый объект наилучшего вписывания для профиля прорисовывается в соответствии с масштабом по вертикали, заданным в стиле видов профилей. Для создания точного объекта наилучшего вписывания присвойте параметру "Увеличение масштаба по вертикали" в стиле видов профилей значение 1,000, определяющее равенство масштабов по горизонтали и по вертикали.
  1. Задайте значение параметра Увеличение масштаба по вертикали в стиле вида профиля равным 1,0000.
  2. Щелкните на профиле. Перейдите на вкладку "Профиль"панель "Изменить профиль""Редактор геометрии" найти.
  3. Выберите на панели Инструменты компоновки профиля команду Фиксированная вертикальная кривая наилучшего вписывания.
  4. В диалоговом окне Кривая наилучшего вписывания выберите один из следующих параметров:
    • По точкам COGO. На виде в плане выберите две или более точек. Введите G для выбора группы точек или N для ввода точек по номерам.
    • С помощью щелчка мыши на экране. Выберите начальную и еще одну любую точку. Для выбора точек можно использовать команду ПРИВЯЗКА или прозрачные команды.
    • По объектам. Укажите параметры полигонального (мозаичного) представления кривой и допуска высоты сегмента. Вы можете выбрать один или несколько типов объектов, перечисленных в командной строке. При выборе объекта профиля укажите в диалоговом окне Задание диапазона пикетов начальный и конечный пикеты.
    При выборе точек в окне чертежа каждая точка регрессии помечается знаком "X", при этом в режиме реального времени отображается временная пунктирная кривая. Нажмите клавишу ENTER для завершения команды.
  5. В окне Панорама для изменения точек регрессии воспользуйтесь видом Данные регрессионного анализа.

    При выделении строки на виде Данные регрессионного анализа соответствующая точка регрессии в окне чертежа выделяется красным цветом.

  6. Создайте кривую:
    • Нажмите кнопку для создания кривой и сохранения вида "Данные регрессионного анализа" открытым.
    • Нажмите кнопку для создания кривой и закрытия вида "Данные регрессионного анализа".
