AutoCAD Factory Design Utilities предоставляет средства разработки и оптимизированную среду для создания компоновки перекрытия Factory. Пакет также позволяет открывать файлы DWG предыдущих версий с планировками помещений и добавлять данные завода на эти чертежи. Затем такие чертежи можно будет использовать для заполнения 3D-компоновок в Inventor Factory.
2D-планировки Factory
2D-планировка завода — это DWG-модель завода, склада или офисного помещения. Размер и сложность планировок может варьироваться: можно создавать любые планировки от рабочей ячейки до целого завода. Планировка также может содержать такие элементы, как стены, колонны и коммунальные сооружения. Можно создать планировку как отдельных фрагментов оборудования, так и разработать маршруты для транспортировки всех продуктов.
AutoCAD Factory Design Utilities позволяет добавлять в компоновку Factory дополнительную информацию. Такую информацию можно добавить в планировку помещения предыдущей версии или в новый файл. Дополнительная информация может быть использована при выполнении анализа планировок, формировании отчетов и автоматическом заполнении планировок заводов 3D-компонентами в Inventor Factory.
Типовой рабочий процесс выполняется следующим образом.
- Создайте упрощенную планировку (например, прямоугольной формы) и добавьте информацию о станции.
- Создайте продукт, который будет изготавливаться на требуемых станциях.
- Создайте маршруты перемещения продуктов между станциями.
- Сохраните 2D-планировку завода в формате DWG.
- Добавьте компоновку в Navisworks Factory при помощи команды Синхронизация с Navisworks, в Inventor Factory при помощи команды Синхронизация с Inventor или команды Inventor Factory Создать компоновку из DWG и заполните ее 3D-компонентами. (Если какие-либо 2D-компоненты или образующие цепь компоненты существуют в компоновке DWG, они будут автоматически заменены соответствующими 3D-компонентами при открытии в Inventor.)
Интерфейс пользователя

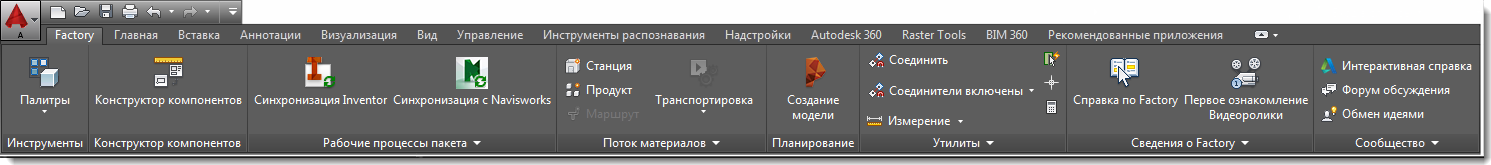

Пользовательский интерфейс Factory Design Utilities расположен на вкладке Factory и состоит из панелей Инструменты, Конструктор компонентов, Рабочие процессы комплекса, Поток материалов, Планирование, Утилиты, Сведения о Factory и Сообщество. Панели Factory и стандартные панели AutoCAD образую рабочую среду Factory по умолчанию.
Ниже описаны многие инструменты пользовательского интерфейса AutoCAD Factory.
Панель "Инструменты"
Существует четыре палитры, связанные с AutoCAD Factory Design Utilities: Обозреватель компонентов, Обозреватель блоков, Обозреватель потока материалов и Обозреватель свойств. Палитры используют общую область просмотра и поддерживают стандартные методы измерения размеров. Обозреватели можно зафиксировать в определенном положении или отменить фиксацию положения, чтобы отсоединить от окна приложения.
- Обозреватель компонентов предоставляет доступ к установленным, пользовательским и облачным компонентам. Компоненты представляют собой элементы, которые вместе образуют содержимое завода. Они могут включать архитектурные функции, оборудование для обработки материалов, производственное оборудование и т. д.
- Обозреватель блоков содержит список всех блоков в текущем чертеже с атрибутами их компонентов. Можно дважды щелкнуть имя блока в списке Обозреватель блоков и опубликовать компонент в среде Конструктор компонентов.
- Обозреватель потока материалов предоставляет доступ к определенным станциям, продуктам и маршрутам. Браузер позволяет управлять определениями этих объектов завода. В контекстных меню представлены наиболее часто используемые команды.
- Обозреватель свойств редоставляет доступ к свойствам объекта потока материалов. Свойства отображаются на основе выбранного объекта потока материалов и могут быть изменены.
Панель "Конструктор компонентов"
На панели Конструктор компонентов содержатся инструменты, позволяющие создавать компонент AutoCAD Factory для 2D-блока, связывать с ним 3D-объект и задавать его ориентацию. Затем компонент можно опубликовать как локальный компонент или в облаке. 3D-представление объекта появляется тогда, когда компоновка AutoCAD синхронизирована с Inventor Factory или Navisworks Factory.
Панель "Рабочие процессы комплекса"
Инструменты на этой панели позволяют создавать двунаправленную ассоциативную связь между 2D-чертежом AutoCAD и 3D-компоновкой в Inventor Factory и Navisworks Factory. Связь, называемая синхронизацией компоновки, может быть установлена между Inventor или Navisworks и AutoCAD Architecture или AutoCAD Mechanical.
Панель "Поток материалов"
Инструменты панели Поток материалов предоставляют средства для определения продуктов, которые будут изготавливаться в помещении, станций, на которых выполняются процессы, и маршрутов между станциями. После создания компоновки можно выполнить анализ транспортных расходов, использования механизмов и потребления электроэнергии. Затем формируются отчеты с результатами анализа, которые позволяют сравнивать и документировать различные сценарии. После получения компоновки, удовлетворяющей требованиям, ее можно передать в Inventor Factory, где она будет преобразована в 2D-наложение и заполнена 3D-компонентами.
- Импорт — получение информации о компоновке Factory, представленной в формате электронных таблиц.
- Экспорт — предоставление средств для хранения и передачи о компоновке Factory в виде электронных таблиц.
Панель "Планирование"
На этой панели содержится команда Создание модели, с помощью которой выполняется открытие инструмента моделирования на базе веб-интерфейса Autodesk Process Analysis 360. Он позволяет быстро создавать функциональную модель предполагаемой линии сборки, завода или станков. Затем можно смоделировать их работу для выявления потенциальных проблем и оптимизировать производительность.
Панель "Утилиты"
На панели Утилиты располагается набор знакомых команд AutoCAD, например, ИЗМЕРИТЬГЕОМ, КООРД, БЫСТРКАЛЬК и т. д. Кроме того, на ней содержится команда Соединить, которая используется исключительно в AutoCAD Factory. С помощью этой команды выполняется соединение компонентов Factory путем выбора неиспользованных соединителей на компонентах.
Панель "Сведения о Factory"
На этой панели содержится несколько команд, с помощью которых можно узнать больше о программе AutoCAD Factory.
- Справка по Factory — открытие справки по AutoCAD Factory, поставляемой вместе с программой.
- Первое ознакомление: видеоролики — ссылки на канал Autodesk Factory Design Suite на YouTube.
- Новые возможности — отображение сведений о новых возможностях текущей версии Autodesk Factory Design Utilities.
Панель "Сообщество"
Панель Сообщество предоставляет удобный доступ к Autodesk Knowledge Network (AKN), форумам обсуждения и веб-сайтам с мультимедийными ресурсами для бизнеса, на которых можно найти полезные видеоролики, обменяться информацией и получить помощь в решении проблем, связанных с Factory.
Компоненты Factory
- Компоненты Factory — это библиотека, в которой содержатся модели стандартных компонентов Factory, например конвейеры, воздуховоды и стены. В библиотеку можно добавлять часто используемые модели. Кроме того, в библиотеке хранятся загруженные компоненты облака.
- Компоненты облака Factory — требования к компонентам Factory различаются в зависимости от типа отрасли и сложности производственного процесса. Для сокращения объема занимаемого пространства на диске некоторые компоненты помещаются на сервер облака, откуда их можно легко загрузить в случае необходимости. Локальный экземпляр каждого ресурса кэшируется для использования.
