Упражнение 6. Создание индекса данных объекта (необязательно)

Индекс данных объекта ускоряет выполнение запросов для чертежей, содержащих данные объекта. Индекс автоматически обновляется при сохранении изменений в чертеже. В этом упражнении создается индекс данных объекта для файла чертежа Redding.dwg.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать об индексировании данных объекта. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.:

В этом упражнении используется карта Redding.dwg, созданная и измененная в разделе Упражнение 1. Подключение исходных чертежей.

Создание индекса данных объекта

1. Если файл Redding.dwg уже закрыт, откройте его еще раз.
2. На вкладке "Обозреватель карт" панели задач правой кнопкой мыши щелкните папку "Чертежи". Выберите "Обслуживание".
3. В диалоговом окне "Обслуживание чертежей" выполните следующие действия.
   • Щелкните "Выбрать все".
   • Щелкните "Индекс чертежа".
4. В диалоговом окне "Обслуживание индекса" выполните следующие действия.
   • Установите все флажки в области "Создать индекс", кроме "EED".

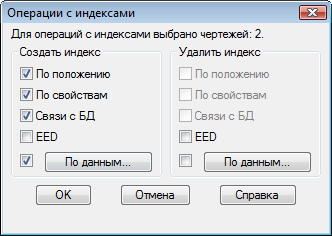

     Установите все флажки слева, кроме "EED".

   • В области "Создать индекс" щелкните "Данные объекта".
5. В диалоговом окне "Создание индекса данных объекта" выполните следующие действия.
   • В области "Таблица данных объекта" выберите DRAINAGE_INLETS (Дренажные водовыпуски).
   • Нажмите кнопку "Выбрать все", чтобы выделить все поля данных объекта.
   • Выберите каждую из оставшихся таблиц данных в области "Таблица данных объекта" и таким же образом выберите все их поля данных.

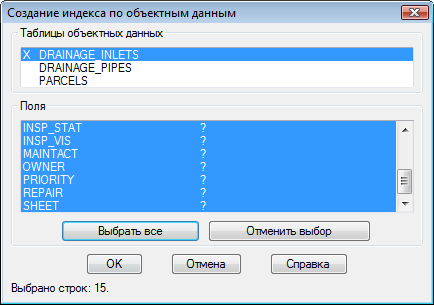

     Выберите таблицу данных, а затем выберите ее поля данных.

   • По завершении нажмите кнопку "ОК".
6. В диалоговом окне "Обслуживание индекса" нажмите кнопку "ОК".
7. В диалоговом окне "Подтверждение" нажмите кнопку "ОК".
8. В диалоговом окне "Обслуживание чертежей" нажмите кнопку "Закрыть".

   Создание индексов завершено. Работая с чертежами, время от времени повторяйте эту процедуру для обновления или воссоздания индексов.

9. Нажмите кнопку Сохранить.

Этап работы

Использованы запросы "Быстрый просмотр" и "Предварительный просмотр" для просмотра объектов подключенных чертежей. Использованы запросы "Для редактирования" для добавления объектов подключенных чертежей в текущий чертеж. Создан индекс данных объекта, чтобы ускорить выполнение запросов по данным.

Для оценки эффективности использования индекса данных объекта повторите Упражнение 5. Запрос данных объекта с использованием созданного индекса.

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 4. Добавление растровых изображений.
