Упражнение 1. Экспорт классов объектов в SDF

В этом упражнении выполняется экспорт классов объектов чертежа в несколько классов элементов в одном файле Autodesk SDF.

Прим.:

В этом упражнении используется карта, созданная в разделе Упражнение 1. Создание объектов с помощью классов объектов.

Экспорт в файл Autodesk SDF с использованием классов объектов

1. Если файл ObjectClass.dwg, созданный ранее, уже закрыт, откройте его.
2. Выберите последовательно вкладку "Вывод"панель "Передача данных карты""Как SDF". найти
3. В диалоговом окне "Папка для экспорта" выполните следующие действия.
   • Убедитесь, что в поле "Тип файла" выбрано значение "Autodesk SDF (*.sdf)".
   • Перейдите к папке, в которую скопированы учебные данные.
   • В качестве имени файла введите Roads_Parcels_Signals.sdf.
   • Нажмите ОК.
4. В диалоговом окне "Экспорт" в области "Фильтр набора" щелкните "Выбор классов объектов".
5. В диалоговом окне "Выбор классов объектов" выберите все три класса объектов, удерживая клавишу Ctrl или Shift. Нажмите кнопку "Выбрать".
6. В диалоговом окне "Экспорт" перейдите на вкладку "Класс элементов" и выберите следующие действия.
   • В области "Наложение класса объектов на класс элементов" выберите "Создать несколько классов на основе объекта чертежа".
   • В поле "Объект чертежа для использования" выберите "Класс объекта".
   • Нажмите кнопку Выбрать атрибуты.
7. В диалоговом окне "Выбор атрибутов" разверните элемент "Классы объектов" и выберите все три класса объектов. Нажмите ОК.

   Новый файл SDF будет содержать по одному классу элементов для каждого выбранного класса объектов . Свойства каждого класса элементов соответствуют атрибутам исходного класса объектов.

8. На вкладке "Класс элементов" диалогового окна "Экспорт" в области "Наложение класса объектов на класс элементов" выберите соответствующий элемент "Геометрия".
   • Для класса "Дороги" выберите "Линия".
   • Для класса "Участки" выберите "Полигон".
   • Для класса "Сигналы" выберите "Точка".

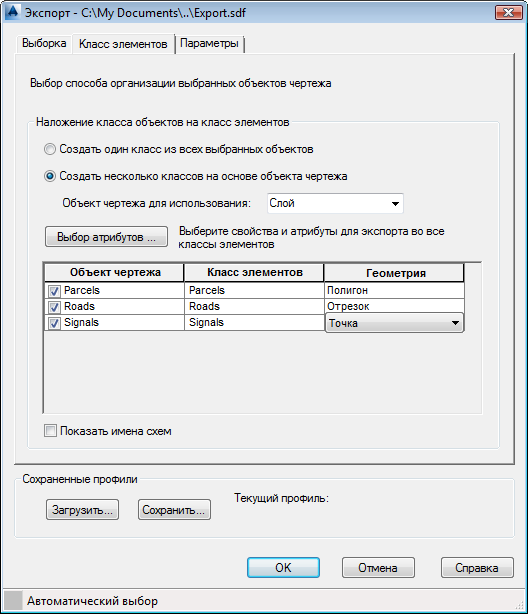

   Использование классов объектов для создания классов элементов с указанием типа геометрии для каждого из них

9. Нажмите ОК.

Для продолжения работы с этим учебным пособием, перейдите к разделу Упражнение 2. Подключение к полученному файлу SDF.
