В этом упражнении нужно подключиться к новому файлу SDF и просмотреть классы элементов, созданные из трех классов объектов.
Прим.:
В этом упражнении используется файл SDF, созданный в разделе Упражнении 2. Подключение к полученному файлу SDF.
Подключение к файлу SDF
- Создайте карту в AutoCAD Map 3D. Выберите
СоздатьЧертеж. Выберите шаблон map2d.dwt и нажмите кнопку "Открыть". - Выберите на новой карте на панели задач команду Данные Подключиться к данным.
- В окне "Подключение данных" выполните следующие действия.
- В списке Подключения данных по поставщикам выберите Добавить подключение SDF.
- Чтобы указать файл, щелкните значок рядом с полем "Исходный файл".
- Перейдите к файлу SDF, созданному в разделе Упражнение 1. Экспорт классов объектов в SDF.
- Выберите файл и нажмите Открыть
- Нажмите кнопку Установить соединение.

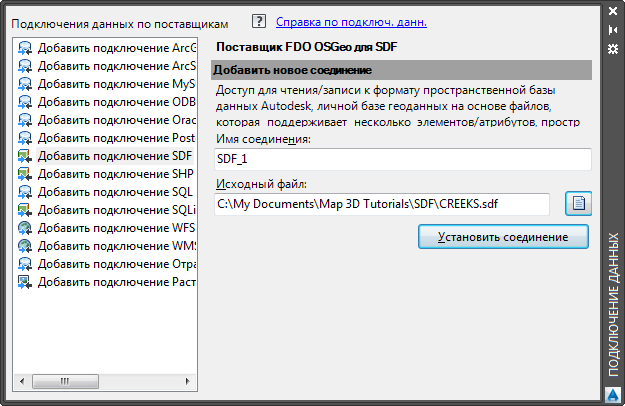

Указание файла для подключения
- В области "Добавить данные на карту" выберите все три класса элементов.

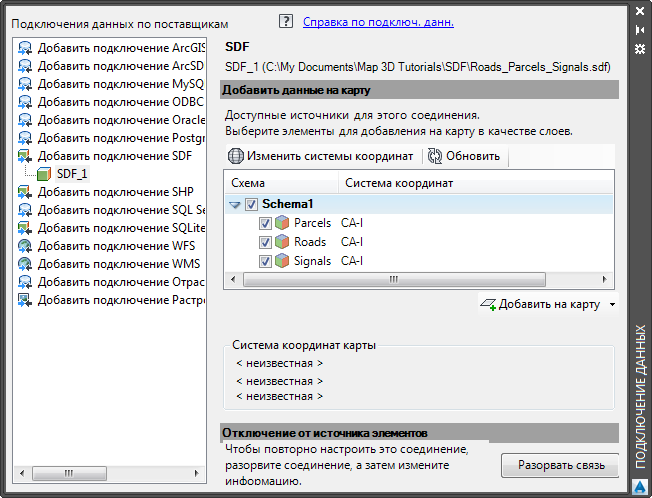

Выбор и добавление на карту классов элементов
- Нажмите кнопку Добавить на карту.
- Закройте окно Подключение данных.
- На панели задач перейдите на вкладку "Диспетчер отображения", чтобы увидеть три класса элементов.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Определение стиля для новых классов элементов.
