К запрашиваемым объектам во время процесса изменения свойства можно добавить текст.

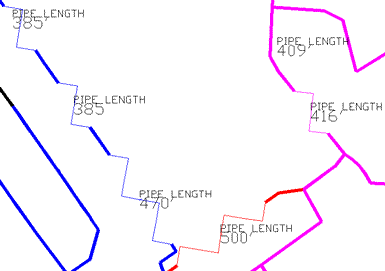

Выбранные трубы маркируются в соответствии с их длиной.
Добавление текста к извлеченным объектам чертежа
- На вкладке "Обозреватель карт" в области "Текущий чертеж" правой кнопкой мыши щелкните "Текущий запрос" и нажмите кнопку "Определить".
- Создать или загрузить запрос, выполняющий поиск объектов, к которым требуется добавить текст.
- В диалоговом окне «Формирование запроса подключенных чертежей» выберите «Со сменой свойств».
- В диалоговом окне "Альтернативные свойства" выберите "Текст".
- В диалоговом окне "Задание текста" укажите текст.
Введите текст в поле "Текстовое значение" или с помощью "Выражение" задать данные, которые будут использоваться в качестве текста. Например, чтобы отобразить имя слоя для каждого запрашиваемого объекта, нажмите "Выражение" и выберите "Слой".
- Задайте другие текстовые параметры, такие как размер, местоположение, цвет, слой и поворот.
- Нажмите "ОК", чтобы закрыть диалоговое окно "Задание текста".
- Чтобы закрыть диалоговое окно "Изменение свойства", нажмите "ОК".
- Убедитесь, что выбран параметр "Со сменой свойств".
- Для поиска объектов и их изменения нажмите "Выполнить запрос".
