Миникаталоги трубопроводов фиксированной длины

Чтобы включить функции трассировки трубопровода фиксированной длины в 3D-модели, в миникаталоге трубопровода должна быть труба с выбранным свойством "Использовать фиксированную длину" (истина) и заданным значением свойства "Фиксированная длина".

В AutoCAD Plant 3D 2014 с расширением 2 добавлено новое свойство: минимальная длина обрезки. При трассировке трубы в 3D-модели минимальная длина создаваемого сегмента трубы — это минимальная длина обрезки.

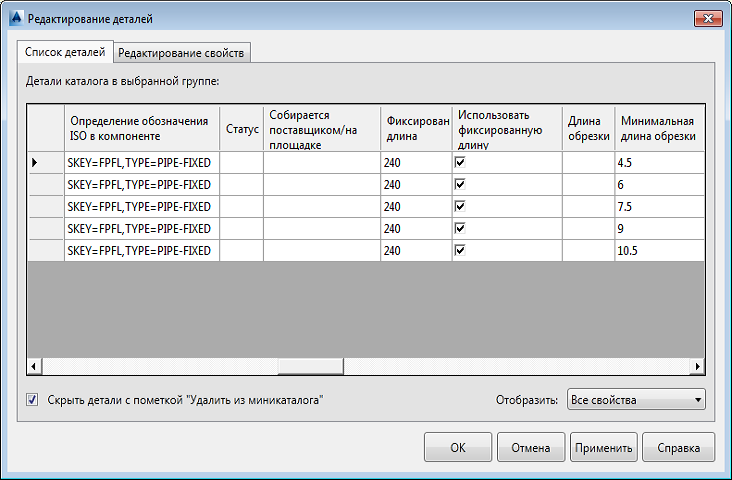

Для усовершенствования поддержки изометрических чертежей можно задать определение обозначения ISO в компоненте как TYPE=PIPE-FIXED и указать значение ключа обозначения (SKEY), представляющее собой тип конца.

В редакторе каталогов на вкладке "Общие свойства" задайте параметры "Тип обозначения ISO" и "Ключ обозначения по ISO".

Можно также задать эти значения в каталоге и создать или обновить миникаталог трубопроводов.

Прим.: Минимальная длина обрезки применяется ко всем трубопроводам (не только к трубопроводам фиксированной длины). Если при трассировке трубопровод обрезается, сегмент трубы не обрезается короче минимальной длины.
