Если данные размера (или миникаталога) объекта P&ID не найдены в соответствующих данных Plant 3D, можно ввести эти данные. Например, если для клапана P&ID указан размер, который не существует ни для одного клапана Plant 3D, будет предложено ввести правильный размер. Если указать, например, 4" (4 дюйма), то появится возможность сохранить этот размер как подходящий.
Также можно редактировать файлы сопоставления по умолчанию для изменения или добавления размеров. По вопросам сопоставления размеров обратитесь к своему системному администратору.
- Откройте модель Plant 3D.
- Выполните одно из следующих действий.
- Если при попытке разместить объект отображается диалоговое окно "Выбор размера и миникаталога", нажмите кнопку "Редактировать сопоставления размеров".
- Если необходимо отредактировать сопоставления размеров, но диалоговое окно "Выбор размера и миникаталога" не отображается, введите в командной строке plantpidsizemapping.

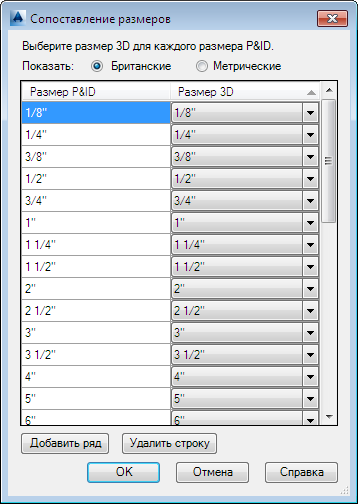

- В диалоговом окне "Сопоставление размеров" выполните следующие действия.
- В зависимости от необходимости выберите "Британские единицы" или "Метрические единицы".
- В столбце "Размер P&ID" выберите размер (например, 3/8 дюйма).
- В столбце "Размер 3D" в раскрывающемся списке выберите соответствующий размер (например, 3/8 дюйма).
- При необходимости продолжайте сопоставление размеров.
- Чтобы добавить новое сопоставление, нажмите кнопку "Добавить строку".
- Нажмите кнопку "ОК".
