В перечне линий P&ID представлены сегменты линии и связанные компоненты, которые отображаются в указанном чертеже P&ID. Можно щелкнуть любой доступный сегмент линии и разместить в 3D модели его эквивалент Plant 3D.
- Откройте модель Plant 3D.
- На ленте выберите вкладку "Главная"

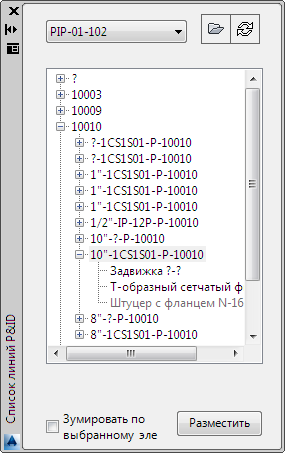

панель "Вставка элементов" "Перечень линий P&ID". - В окне "Перечень линий P&ID" выполните следующие действия.
- В раскрывающемся меню выберите чертеж P&ID, линии и компоненты на котором необходимо просмотреть.
- В структуре разверните элемент "Группа трубопроводов". Щелкните сегмент линии.
- Нажмите кнопку "Разместить".
- Выполните одно из следующих действий.
- Если размер и миникаталог совпадают, перейдите к шагу 5.

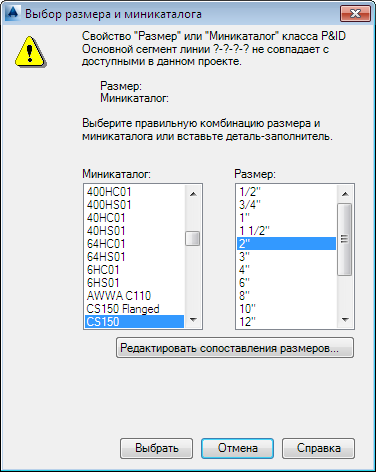

- Если размер или миникаталог не совпадают, в диалоговом окне "Выбор размера и миникаталога" выполните такие действия.
- В разделе "Миникаталог" выберите миникаталог (например, CS150).
- В разделе "Размер" выберите размер (например, 4).
- Если вы уверены, что выбор точно подходит для всех ситуаций, установите флажок "Всегда заменять выбранное значение размера для [размер]". (Миникаталог не сохраняется вместе с размером.)
- Нажмите кнопку "Выбрать". Прим.: Если желаемый размер недоступен, можно указать заменяющий, который можно исправить позже. Если вы не уверены, что выбор точно подходит, не устанавливайте флажок "Всегда заменять выбранное значение размера для [размер]".
- Щелкните в области чертежа, чтобы указать положение начальной точки трубопровода.
- Щелкните следующую точку трубопровода.
- Щелкая, добавляйте дополнительные точки трубопровода.
- Нажмите клавишу ENTER.
