Справочник по ошибкам проверки P&ID

Базовый объект AutoCAD

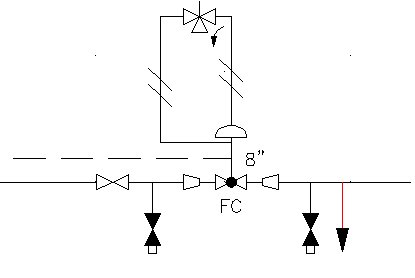

Пример:
Описание:	В чертеж вставлен объект или блок AutoCAD (вместо компонента AutoCAD P&ID). Такие блоки не отображаются в отчетах или диспетчере данных, даже если выглядят как компоненты P&ID.
Исправление:	Удалите объект. Пропустите ошибку.

Несоответствие размеров

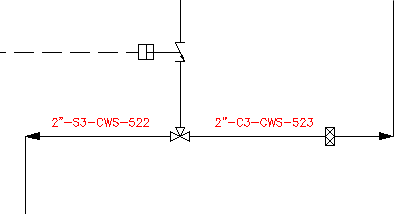

Пример:
Описание:	Несоответствие размера линии и связанного с ней компонента. Обычно подобные ситуации возникают при ручном изменении свойств компонентов.
Исправление:	Исправьте несоответствие размеров вручную. Необходимо изменить размер линии или связанного с ней компонента в точке соединения, чтобы они совпадали. Пропустите ошибку.

Несоответствие миникаталогов

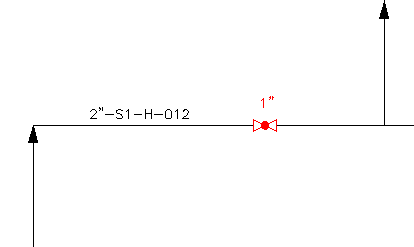

Пример:
Описание:	Свойства миникаталогов линий (такие подробности, как материал компонента) и линейных компонентов не совпадают. Обычно подобные ситуации возникают при ручном изменении свойств.
Исправление:	Исправьте несоответствие миникаталогов вручную. Чтобы исправить ошибку, измените свойство миникаталога линии или связанного с ним компонента, чтобы они совпадали. Пропустите ошибку.

Незавершенная линия

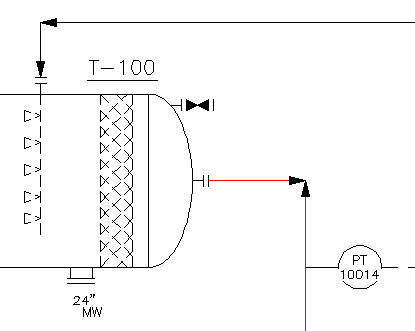

Пример:
Описание:	Производственные линии не завершаются путем присоединения к конечной точке компонента или не оканчиваются обозначением конечной точки, означающим вентиляционное отверстие, границу водоснабжения, слив или другой допустимый ограничитель.
Исправление:	Создайте соединение при помощи другой линии или компонента. Пропустите ошибку.

Несвязанный компонент

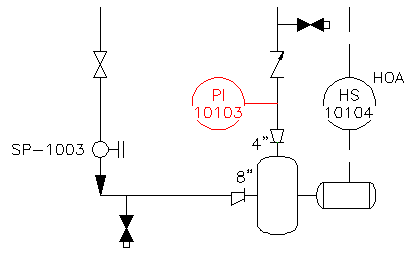

Пример:
Описание:	Отсутствует фактическое соединение линий и связанных с ними компонентов, хотя они и выглядят соединенными. Ошибка может возникнуть в случае, если правильное соединение никогда не формировалось или если компонент был перетащен от линии.
Исправление:	Создайте соединение при помощи другой линии или компонента. Для следующих компонентов действуют специальные правила: оборудование: все существующие на нем точки прикрепления должны быть соединены с линией схемы; КИП типовые: по крайней мере одна сигнальная линия должна быть соединена с типовым КИП; линейные КИП и регулирующая арматура: данные компоненты необходимо размещать на линии трубы; резервуары и емкости: резервуары или емкости необходимо соединять по крайней мере с одной линией трубы. Резервуары и емкости с базовой точкой необходимо соединить с линией трубы в базовой точке. Пропустите ошибку.

Конфликт направления потока

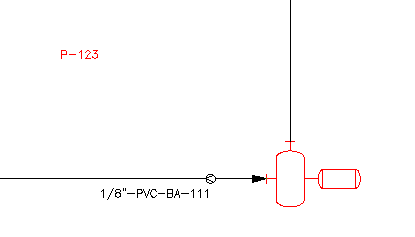

Пример:
Описание:	Неправильное направление потока линии или компонента.
Исправление:	Обновите направление потока. Пропустите ошибку.

Потерянная аннотация

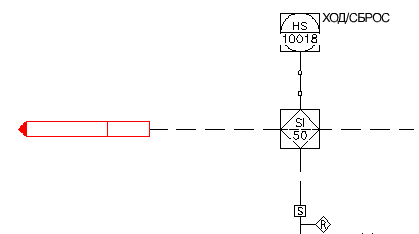

Пример:
Описание:	Идентификатор аннотации было перемещено от компонента, с которым оно связано.
Исправление:	Перетащите аннотацию на допустимое расстояние, или допуск, от связанного с ней объекта, или введите новые координаты. Пропустите ошибку.

Несогласованные межстраничные соединения

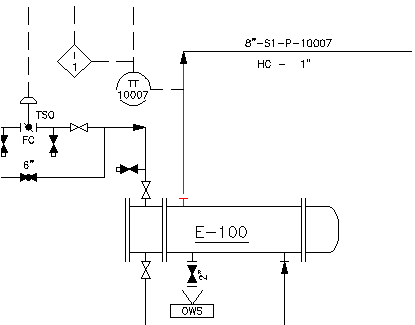

Пример:
Описание:	Межстраничные соединения, используемые для соединения текущего чертежа с другим чертежом, не указывают на допустимое расположение чертежа.
Исправление:	Укажите допустимое соединение в другом чертеже. Пропустите ошибку.
