Размещения армирования по площади

Используйте стандартные инструменты построения эскиза для определения границ системы арматурных стержней, покрывающих область.

Для больших областей, требующих армирования, создайте эскиз армирования по площади в перекрытиях, стенах или фундаментных плитах.

1. Выберите вкладку "Конструкция"панель "Армирование""По площади".
   Прим.: Это инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами армирования.
2. Выберите перекрытие, стену или фундаментную плиту для армирования по площади.
3. Выберите вкладку "Изменить | Создать границу армирования"панель "Рисование" "Линия арматурного стержня".
4. Однократным щелчком мыши выберите начальную точку для эскиза армирования по площади.
5. Продолжая выбирать точки, сформируйте замкнутый контур.


   Край зоны армирования по площади, ориентированный в главном направлении, обозначен параллельными линиями.

6. Выберите вкладку "Изменить | Создать границу армирования"панель "Режим" "Завершить режим редактирования".

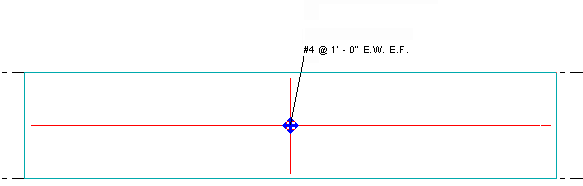

   В программе Revit обозначение и марка армирования по площади размещаются на завершенном эскизе в центре зоны армирования по площади.

   Прим.: После размещения армирования по площади арматурные элементы становятся невидимыми. Чтобы их отобразить, можно задать видимость арматурных элементов в области "Графика" на палитре свойств "Армирование по площади". Параметр "Видимость" доступен только при размещении арматурных стержней путем армирования по площади.
