Размещение армирования по площади для всей основы

На 3D виде можно разместить армирование, полностью покрывающее элемент основы.

Прим.: В этом режиме не поддерживается настройка отгибов арматурных стержней по отдельности.

1. Откройте 3D вид перекрытия, стены или фундаментной плиты.
2. Выберите вкладку "Конструкция"панель "Армирование""По площади".
   Прим.: Это инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами армирования.
3. Выберите основу (например, перекрытие, стену или фундаментную плиту) для армирования.
4. Выберите вкладку "Изменить | Создать границу армирования"панель "Рисование" "Основное направление".
   Прим.: Основное направление также используется при создании эскиза области раскладки арматурных сеток.

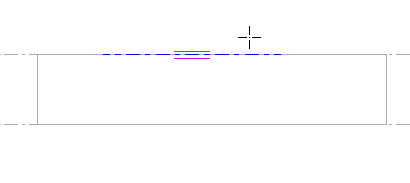

5. С помощью инструментов галереи, предназначенных для построения эскизов, нарисуйте линию вдоль одной кромки элемента-основы, указывающую армирование по траектории.

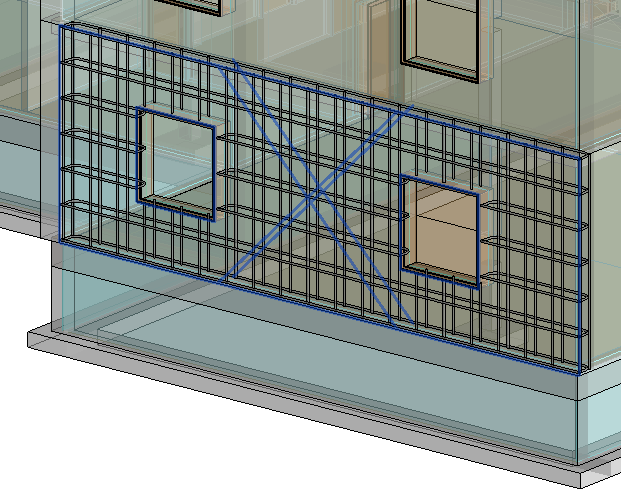

6. Перейдите на вкладку "Редактирование | Создать границу армирования"панель "Режим" "Завершить режим редактирования".

   Прим.: После размещения армирования по площади арматурные элементы становятся невидимыми. Чтобы их отобразить, можно задать видимость арматурных элементов в области "Графика" на палитре свойств "Армирование по площади". Параметр "Видимость" доступен только при размещении арматурных стержней путем армирования по площади.
