Размещение арматурного стержня

Размещайте отдельные экземпляры арматурного стержня на допустимую основу на видах разрезов.

Размещайте отдельные экземпляры арматурного стержня на допустимую основу на планах, фасадах или видах разрезов.

1. Выберите вкладку "Конструкция"раскрывающийся список на панели "Армирование" "Параметры армирования". Определите, совпадает ли форма арматурного стержня с соответствующими отгибами. Важно указать это перед размещением арматурного стержня в проекте, поскольку после этого изменить его в процессе проектирования будет невозможно. По завершении закройте диалоговое окно.
2. Создайте вид, который пересекает элемент, подлежащий армированию.
3. Выберите вкладку "Конструкция"панель "Армирование""Арматурный стержень".
   Прим.: Инструмент также доступен на контекстной вкладке для элементов, которые являются допустимыми основами для арматурных стержней.
4. В списке "Выбор типа" в верхней части палитры свойств выберите требуемый тип арматурного стержня.
5. Необязательная операция. При необходимости щелкните вкладку "Изменить | Разместить арматурный стержень" панель "Семейство" "Загрузить формы" для загрузки дополнительных арматурных профилей.
6. Выберите требуемую форму арматурного стержня в списке типов форм арматурных стержней на панели параметров либо в обозревателе арматурных профилей.
7. Выберите плоскость размещения. Выберите одну из следующих плоскостей размещения, щелкнув вкладку "Изменить | Разместить арматурный стержень"панель "Плоскость размещения"
   • "Текущая рабочая плоскость"
   • "Вхождение ближнего покрытия"
   • "Вхождение дальнего покрытия"

   Плоскость определяет размещение арматурного стержня в основе.

   Прим.: Инструменты панели "Плоскость размещения" в настоящее время доступны только для подписчиков Autodesk Maintenance Subscription и Autodesk Desktop Subscription, использующих Revit 2015 R2.
8. Выберите ориентацию или перспективу при размещении.

   Плоскостная арматура

   Выберите один из следующих вариантов размещения, щелкнув вкладку "Изменить | Разместить арматурный стержень"панель "Ориентация при размещении"

   • Параллельно рабочей плоскости
   • Параллельно защитному слою армирования
   • Перпендикулярно защитному слою армирования

   Ориентация определяет выравнивание арматурного стержня при его размещении в основе.

   Многоплоскостная арматура

   Выберите одну из следующих перспектив размещения, щелкнув вкладку "Изменить | Разместить арматурный стержень"панель "Размещение в перспективе"

   • Верх
   • Низ
   • Спереди
   • Сзади
   • Справа
   • Слева

   Перспектива определяет сторону, с которой семейство многоплоскостной арматуры параллельно рабочей плоскости.

9. Если арматурный стержень стандартного стиля размещается рядом с арматурным стержнем стиля "Поперечная арматура", выполняется привязка стандартного стержня вдоль кромки стержня "Поперечная арматуры". Это касается как прямых ребер, так и сопряжений и отгибов арматурных стержней поперечной арматуры.
10. Щелкните мышью, чтобы разместить арматурный стержень в основе. При необходимости нажмите клавишу Пробел во время размещения, чтобы изменить ориентацию формы арматурного стержня в пределах опорного элемента защитного слоя армирования. Аналогичным образом можно изменить ориентацию уже размещенного арматурного стержня: выбрать стержень и нажать клавишу ПРОБЕЛ.

    По умолчанию длина арматурного стержня равна длине элемента основы в пределах зоны, определяемой опорными элементами защитного слоя армирования. Для редактирования значений длины перейдите к виду в плане или к виду разреза, выберите экземпляр арматурного стержня и внесите требуемые изменения в положение конечных точек.

11. Необязательная операция. В концах форм арматурных стержней можно добавлять различные отгибы из числа заранее определенных в программе.

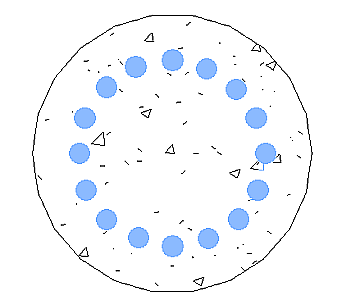

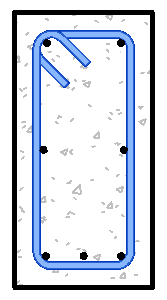

Перпендикулярное размещение арматурных стержней в колонне	Арматурный стержень в балке

Прим.: Чтобы изменить основу формы арматурного стержня, выберите его и перейдите на вкладку "Изменить | Несущая арматура" панель "Основа" "Выбрать новую основу". Затем выберите новую основу арматурных стержней.
