Для того чтобы задать внутри конструкции жесткую связь (предполагается, что список активных типов связей имеет хотя бы одну связь), необходимо:
Режим создания вручную.
- выбрать тип жесткой связи из списка имеющихся типов жестких связей;
- указать мастер-узел (МАСТЕР), выбрав узел на изображении или записав номер узла в поле Мастер-узел;
- задать подчиненные узел (узлы), выбрав узел (узлы) на изображении или вписав номер (номера) узла (узлов) в поле Выбор подчиненных узлов.
Режим создания – в соответствии со списком.
- выбрать тип жесткой связи из списка имеющихся типов жестких связей;
- указать мастер-узлы (МАСТЕР), выбрав узел (узлы) выбрав узел на изображении или записав номер узлов в поле Выбор мастер-узлов;

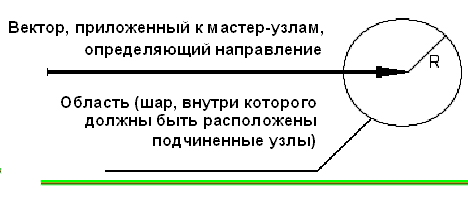

- задать параметры для подчиненных узлов: вектор соединения (определить расположение, направление и длину) и диапазон (радиус R-сферы). Все узлы, расположенные в заданных пределах, будут подчиненными узлами жесткой связи.
