Жесткие связи

Эта опция позволяет задать жесткие связи внутри конструкции. Жесткая связь используется для моделирования абсолютно твердых элементов в упругих конструкциях (задание твердого тела внутри конструкции). Вследствие жесткости связи, все ее узлы будут иметь одинаковый поворот и смещение.

Основные сведения об определении жестких связей в конструкции:

• они требуют определения дополнительных узлов;
• они действуют между узлами; они могут быть присоединены к любым типам конечных элементов (стержневые элементы или элементы оболочек).
• Жесткие связи могут использоваться только в конструкциях с использованием вращательных степени свободы.

Задание жесткой связи между узлами эквивалентно введению условия жесткого соответствия любых перемещений этих узлов. Все узлы, связанные с мастер-узлом составляют группу, которую можно сравнить с твердым телом.

Прим.: Необходимо помнить, что незакрепленные степени свободы доступны только подчиненным узлам жесткой связи (связь мастер-узла с твердым телом использует все степени свободы).

Например, могут быть запрещены линейные перемещения, но разрешены повороты. Первый узел называется мастер-узлом, а оставшиеся узлы – подчиненными узлами.

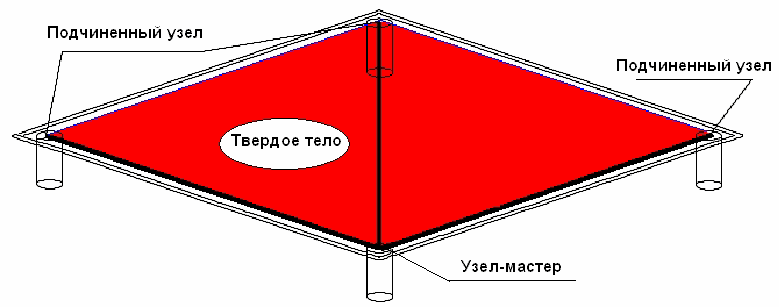

Использование жестких вставок можно показать на примере создания пола, жесткого в своей плоскости, а в направлении, перпендикулярном плоскости пола, он гибкий. Жесткая связь задается как жесткая мембрана, связанная с мастер-узлом, к которому присоединяются подчиненные узлы с выбранным набором степеней свободы. (Для того, чтобы добиться полной жесткости, должны быть выбраны все степени свободы для подчиненных узлов.) При использовании жестких связей можно моделировать мембрану (см. рисунок ниже) – направления UZ RX RY RZ в подчиненных узлах освобождены.

Диалоговое окно Жесткие связи открывают с помощью одного из следующих способов:

• выбирают команду меню Геометрия > Дополнительные свойства >Жесткие связи;
• Щелкните значок .

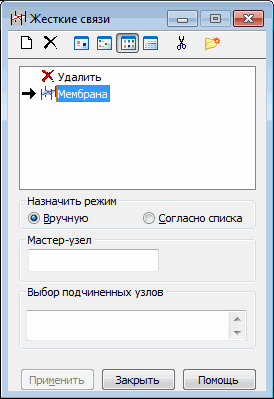

Диалоговое окно Жесткие связи содержит следующие элементы:

• Поле для определения типа жесткой связи.
• Поле мастер-узел - поле выбора подчиненных узлов для определения вручную ( смотри представленный ниже рисунок с тремя подчиненными узлами).

• Поле Мастер-узел и параметры (соединительный вектор и радиус-вектор) для создания жестких связей Согласно списку (см. рисунок с 1 мастер-узлом и 2 подчиненными узлами в созданной области). Все узлы при этом определении - это подчиненные узлы жестких связей.

• Стандартные кнопки (Применить, Закрыть, Помощь).

В верхней части диалогового окна расположены следующие иконки:

• - доступ к сервису Определение новой жесткой связи;
• - удаление выбранного типа жестких связей из активного списка;
• , , и - отображает список активных свойств твердых тел как большая иконка, малая иконка, короткий список или длинный список;
• - удаление из активного списка всех типов жестких связей, которые не включены в проектируемую конструкцию;
• - позволяет открывать диалоговое окно Управление метками.

Прим.: Опция задания жестких связей может быть использована только для таких типов конструкций, которые допускают степени свободы вращения. То есть, жесткая связь не может быть определена в конструкциях следующего типа: 2D и 3D ФЕРМА, осесимметричная конструкция и конструкция в условиях плоской задачи.

Узел может быть подчиненным только в одной жесткой связи. То есть, представленное ниже задание НЕДОПУСТИМО:

1 2 3 4 LIN 10 ,

1 6 7 LIN 9.

Прим.: Подчиненные узлы не обязательно должны определяться как жесткие опоры - они могут быть и упругими опорами.

Прим.: Подчиненные узлы не должны определяться как совместимые с другими узлами. Мастер-узел может быть совместим с другими узлами.

Прим.: В мастер-узле жесткой связи нельзя использовать вращающуюся опору.

Подобно определению других атрибутов, определение жесткой связи проводится в два шага:

• Определение связей жесткого типа.

  Необходимо щелкнуть на иконку Определение новой жесткой связи. Если список активных связей пуст или в список должен быть добавлен новый тип связи, то возможны две ситуации:

  • Если не выбран ни один из типов жестких связей, то по щелчку на иконке откроется окно для определения нового типа связи.ю Поля окна будут содержать последние вводимые туда значения (за исключением поля МЕТКА) или значения по умолчанию.
  • Если выбран один из типов жестких связей, то по щелчку на иконке откроется окно для определения нового типа связи. Все поля редактирования, кроме поля МЕТКА, будут заполняться в соответствии выбранным типом сечения.

    Можно также открыть диалоговое окно для определения новой жесткой связи, щелкнув дважды на элемент из активного списка. Откроется диалоговое окно Определение жесткой связи, поля которого будут содержать значения, соответствующие выбранной жесткой связи. После изменения необходимых параметров новый тип снятия связи добавляется в активный список путем нажатия на иконку ДОБАВИТЬ или клавишу Enter. Эта опция позволяет легко модифицировать опору.

• Определение жесткой связи внутри конструкции.

Для удаления связи внутри конструкции поступают следующим образом.

1. Щелкают на в активном списке жестких связей.
2. В конструкции выбирают объект, где хотят удалить жесткую связь.

Этот тип жестких связей нельзя удалить. Он назначается так же, как и характеристики жесткой связи элементу.

Сразу после добавления новой связи, на экране появляется ее символ.
