После выбора элемента железобетонной конструкции запустите расширение по расчету арматуры с вкладки "Расчет" на ленте, выбрав панель "Проверка расчета и норм" > "Проверка норм армирования". После этого будет открыто диалоговое окно "Расчет арматуры".
Вкладка "Варианты кострукции"
В расширении доступны следующие операции:
- расчет арматуры в Robot для элемента железобетонной конструкции, выбранного в Revit
- проверка арматуры, созданной в Revit для выбранного элемента железобетонной конструкции
- импорт арматуры, созданной в Robot в приложение Revit.
Раздел региональных настроек Robot Structural Analysis содержит список кодов проекта и базы данных арматурных стержней.
Вкладка "Элементы"
На вкладке "Элементы" отображается список выбранных элементов, поддерживаемых расширением (бетонные балки, колонны и отдельные фундаменты). Группировка элементов зависит от их типа (3 основных группы: балки, колонны и отдельные фундаменты), параметра "Марка" экземпляра семейства Revit, геометрии элемента (длина, форма сечения и размеры) и характеристик арматуры. Параметр "Группировка" можно сделать неактивным. В этом случае все элементы будут рассматриваться по отдельности, а количество ЖБ проектов Robot будет равно числу элементов, выбранных в Revit.
Для сохранения данных с вкладки "Элементы" нажмите кнопку "Сохранить отчет".
Вкладка "Отображение данных"
Эта вкладка отображается только если для выбранных элементов определена арматура.
Для каждого типа арматурных стержней Revit в таблице создается одна строка.

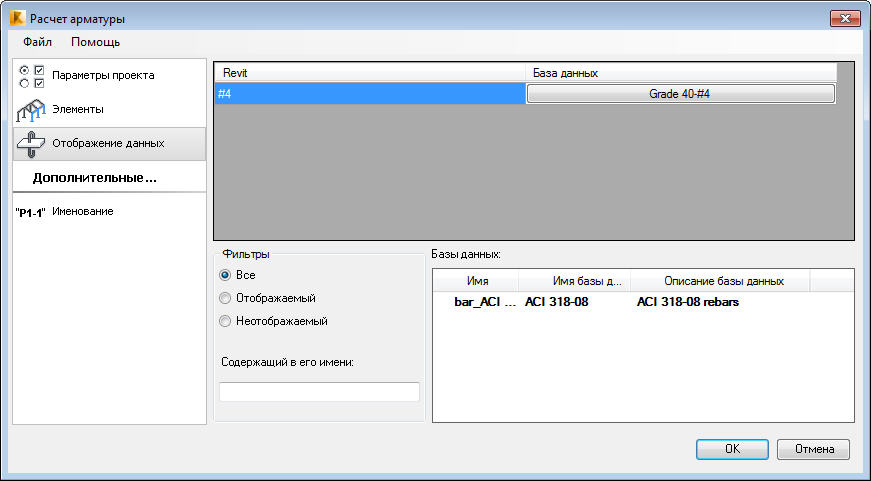

На этой вкладке арматурным стержням, экспортированным из Revit в Robot, можно назначить класс стали и значения диаметра. Это важно, если в Revit и Robot используются разные списки арматурных стержней.
Значения, указанные для Robot, соответствуют коду проекта, выбранному на вкладке "Параметры проекта".
Чтобы изменить назначение арматурного стержня, нажмите кнопку в правой части таблицы. Открывается дополнительное диалоговое окно "Выбор". Выберите в нем арматурный стержень, который необходимо назначить из базы данных.
Элементы могут быть отфильтрованы по трем критериям:
- "Все" - все элементы становятся видимыми;
- "Отображаемый" - видимыми становятся только отображаемые элементы;
- "Неотображаемый" - видимыми становятся только неотображаемые элементы.
Вкладка "Именование"

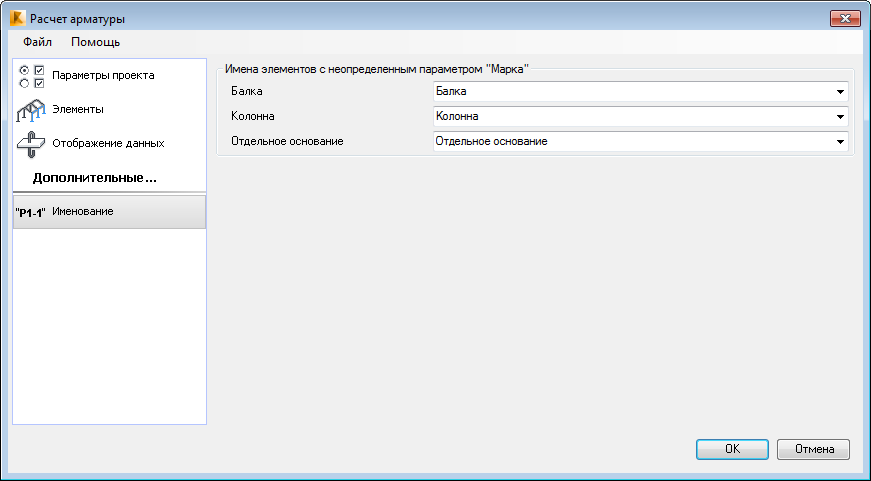

Вкладка "Именование" доступна в режимах проектирования и проверки. Она используется только для тех элементов, для которых не определен параметр "Марка". Данная вкладка может использоваться для определения префикса имен ЖБ элементов Robot.
